Câble d’énergie et raccordement EXVB 5G2,5mm² 1kV Eca

Câble EXVB 5G2,5 mm² pour alimentation et raccordement en 0,6/1 kV

Le câble d’énergie et de raccordement EXVB 5G2,5 mm² 1 kV Eca est conçu pour les liaisons électriques fixes qui demandent une section équilibrée entre compacité et capacité de raccordement. Avec ses 5 conducteurs de 2,5 mm², dont un conducteur de protection, il convient aux alimentations triphasées avec terre, aux raccordements de tableaux, équipements techniques, dépendances, annexes ou colonnes montantes selon les besoins du chantier. Sa construction XLPE/PVC en fait un câble adapté aux installations où l’on recherche une bonne tenue électrique et une gaine extérieure protectrice dans un format simple à mettre en œuvre.

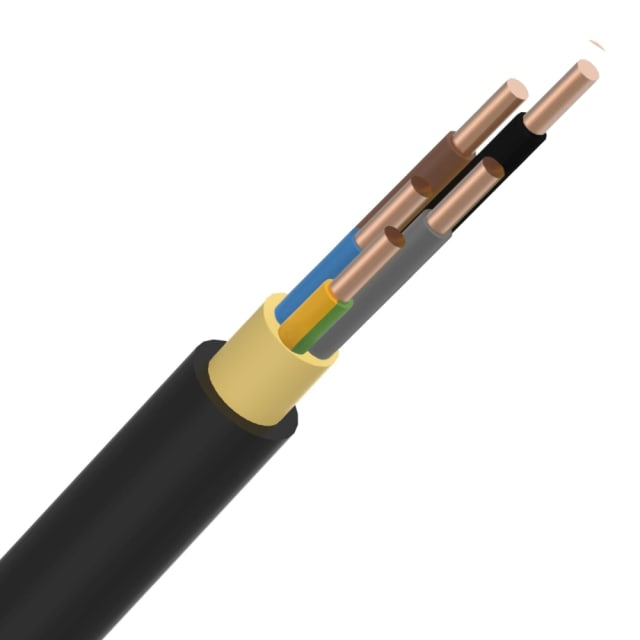

Configuration 5G2,5 mm² avec conducteur de protection intégré

La désignation 5G2,5 indique la présence de 5 conducteurs, avec terre incluse, chacun en section nominale de 2,5 mm². Cette configuration facilite les raccordements complets lorsqu’un conducteur de protection est indispensable dans la même gaine. L’identification par couleur des conducteurs aide à repérer rapidement chaque âme lors du câblage, ce qui rend les interventions plus lisibles au moment de la pose, du raccordement et des opérations de maintenance.

Âmes cuivre massives pour raccordements nets et stables

Ce câble EXVB utilise des conducteurs en cuivre nu, de forme ronde, en classe 1 massive. Cette construction est particulièrement adaptée aux installations fixes, avec une excellente tenue au serrage dans les bornes prévues pour conducteurs rigides. Pour l’installateur, cela se traduit par un câble bien adapté aux raccordements structurés dans les coffrets, tableaux et équipements où la stabilité de positionnement des âmes est recherchée.

Isolation XLPE et gaine PVC noire pour une structure technique cohérente

L’isolation principale en polyéthylène réticulé (XLPE) permet une température admissible du conducteur pouvant atteindre 90 °C, ce qui constitue un point clé pour les circuits d’énergie soumis à des contraintes de service maîtrisées. La gaine extérieure en PVC noir complète l’ensemble avec une finition résistante et adaptée à l’environnement habituel des câbles d’alimentation et de raccordement. Le diamètre extérieur approximatif de 15 mm permet d’anticiper plus facilement le passage en cheminement, en réservation ou en gaine technique.

Tenue en service et conditions de pose à prendre en compte

Ce câble est prévu pour une tension nominale de 0,6/1 kV, avec une plage de température de pose de 5 à 50 °C et une température de service statique de 0 à 60 °C. Son rayon de courbure minimal de 12 fois le diamètre extérieur doit être respecté afin de préserver la géométrie interne du câble lors de l’installation. Ces données sont importantes pour préparer un tirage propre, limiter les contraintes mécaniques inutiles et conserver une mise en œuvre conforme aux attentes d’un câblage fixe soigné.

Classe de réaction au feu Eca pour les applications concernées

Le classement Eca selon EN 13501-6 identifie ce câble EXVB dans une catégorie de réaction au feu adaptée aux exigences documentées du produit. Pour le professionnel comme pour l’acheteur averti, cette information permet de sélectionner plus facilement la bonne version dans une famille de câbles où les performances peuvent varier selon les références. C’est un point de vérification utile lors du choix d’un câble d’énergie destiné à un projet technique précis.

Format au mètre pratique pour ajuster la longueur au besoin

Proposé ici en longueur de 1 mètre, ce câble EXVB 5G2,5 mm² permet d’ajuster précisément la quantité à commander selon la configuration réelle de l’installation. Ce format est particulièrement intéressant pour les longueurs spécifiques, les compléments de chantier, les extensions ponctuelles ou les remplacements ciblés, sans surdimensionner l’approvisionnement. Avec un poids indicatif de 340 kg/km, il conserve un bon compromis entre robustesse de construction et maniabilité sur chantier.
