Câble d’énergie EXVB XLPE/PVC 1kV Eca 5G4 mm²

Câble d’énergie EXVB 5G4 mm² pour alimentation et raccordement 1 kV

Le câble d’énergie EXVB XLPE/PVC 1kV Eca 5G4 mm² est conçu pour les liaisons d’alimentation et de raccordement en basse tension lorsque l’on recherche une section de 4 mm² avec 5 conducteurs. Cette configuration 5G intègre un conducteur de protection, ce qui en fait une solution adaptée aux installations nécessitant phase(s), neutre et terre dans un même câble. Son architecture répond aux usages de distribution d’énergie et de liaison entre tableaux, équipements et circuits de puissance.

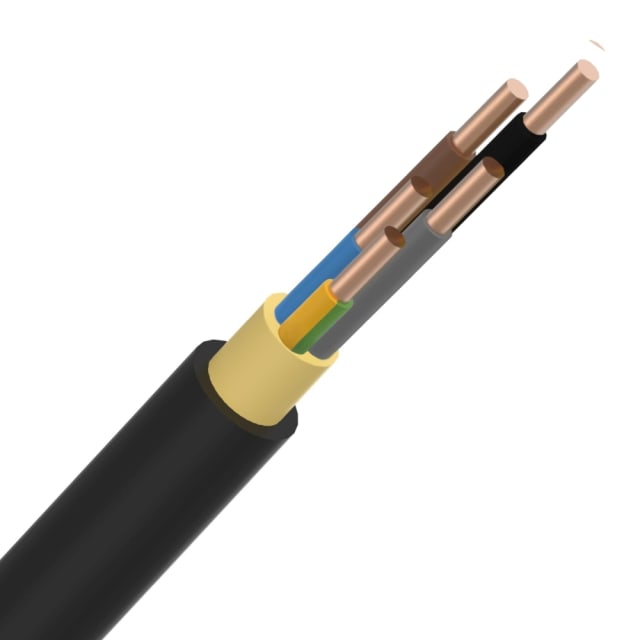

Âme cuivre massive 5 conducteurs pour une connexion nette et stable

Ce câble EXVB est équipé de 5 conducteurs en cuivre nu, à âme massive de classe 1 et de forme ronde. Ce type de construction convient particulièrement aux parcours fixes, avec une tenue adaptée aux installations statiques où l’on privilégie une géométrie régulière et une mise en œuvre propre dans les cheminements prévus à cet effet. L’identification des conducteurs par couleur facilite le repérage au moment du câblage et contribue à sécuriser les opérations de raccordement.

Isolation XLPE et gaine PVC : une combinaison pensée pour l’énergie

L’isolation principale en polyéthylène réticulé (XLPE) permet au câble de travailler avec une température admissible du conducteur pouvant atteindre 90 °C. Cette conception est associée à une gaine extérieure en PVC noir, utilisée pour protéger l’ensemble du câble sur les installations fixes. Le résultat est un câble d’énergie EXVB bien adapté aux besoins courants de raccordement électrique, avec une structure conçue pour conjuguer tenue thermique, lisibilité de pose et encombrement maîtrisé.

Tension nominale 0,6/1 kV pour les installations basse tension

Avec une tension nominale Uo de 0,6 kV et une tension nominale U de 1 kV, ce câble 5G4 mm² est destiné aux applications d’alimentation basse tension demandant une réserve électrique cohérente avec les usages de distribution et de raccordement. Sa section nominale de 4 mm² le positionne sur des liaisons où l’on attend davantage de capacité qu’un câble de plus petite section, tout en conservant un format encore pratique à intégrer dans de nombreux environnements techniques.

Format de pose équilibré avec diamètre extérieur d’environ 16,5 mm

Le diamètre extérieur approximatif de 16,5 mm permet d’anticiper plus facilement le passage dans les réservations, conduits ou cheminements compatibles. Le rayon de courbure minimal de 12 fois le diamètre aide à préparer une pose respectueuse de la construction du câble, notamment lors des changements de direction. Ce point est important pour conserver un cheminement propre et éviter les contraintes excessives sur l’isolant et la gaine pendant l’installation.

Comportement au feu classé Eca et repères utiles en exploitation

Ce câble EXVB bénéficie d’une classe de réaction au feu Eca selon EN 13501-6. Cette donnée constitue un critère d’identification utile pour sélectionner le bon câble en fonction des exigences du chantier ou du cahier technique. La gaine extérieure noire et le repérage couleur des conducteurs apportent également une lecture simple sur site, que ce soit lors de la pose initiale, des contrôles ou d’une intervention ultérieure sur l’installation.

Conditions d’utilisation à connaître pour une pose maîtrisée

La température de pose indiquée est comprise entre 5 et 50 °C, tandis que la température de service en usage statique est donnée de 0 à 60 °C. Ces informations aident à planifier l’installation dans de bonnes conditions et à choisir ce câble d’énergie EXVB en cohérence avec son environnement réel. Avec un poids de 435 kg/km, ce modèle fournit aussi un repère pratique pour estimer la manutention, la préparation de chantier et l’organisation des longueurs nécessaires.
