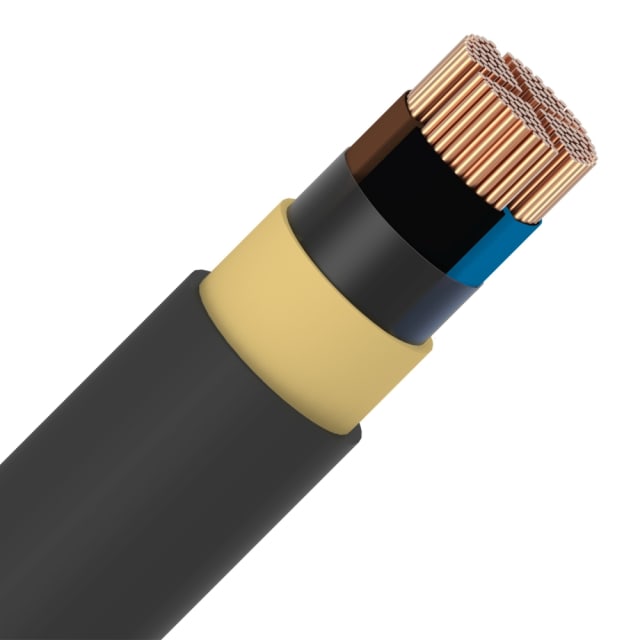

Câble d’énergie EXVB XLPE/PVC 1kV Eca 4x150mm²

Câble d’énergie EXVB 4×150 mm² pour alimentation basse tension 0,6/1 kV

Ce câble d’énergie EXVB XLPE/PVC 1 kV Eca en 4×150 mm² est conçu pour les liaisons de distribution et de raccordement en basse tension. Sa configuration à 4 conducteurs de forte section le destine aux alimentations de puissance où une excellente capacité de transport du courant et une bonne tenue mécanique du câble sont recherchées. Il convient aux installations fixes nécessitant un câble robuste, à gaine noire, avec isolation XLPE et gaine extérieure PVC.

Âmes cuivre câblées de 150 mm² pour les fortes puissances

Le câble intègre 4 conducteurs en cuivre nu de classe 2, avec une forme sectorale qui favorise la compacité sur les grandes sections. Cette conception permet d’obtenir un câble plus adapté aux raccordements de puissance qu’un conducteur rigide massif, tout en conservant une très bonne stabilité en pose fixe. La section nominale de 150 mm² sur chaque conducteur en fait une solution pertinente pour les colonnes montantes, l’alimentation de tableaux, les liaisons principales et les raccordements entre équipements de distribution.

Isolation XLPE et gaine PVC pour une structure adaptée aux usages intensifs

L’isolation principale en polyéthylène réticulé (XLPE) permet au conducteur d’admettre une température maximale de 90 °C, ce qui constitue un point important sur les câbles d’énergie de cette catégorie. La gaine extérieure en PVC noir apporte une enveloppe protectrice adaptée aux environnements de pose fixes où le câble doit conserver une bonne tenue d’ensemble. L’association XLPE/PVC est particulièrement recherchée sur les câbles de distribution 1 kV pour concilier performance électrique, tenue thermique et encombrement maîtrisé.

Conçu pour les raccordements et distributions en installation fixe

La série EXVB est utilisée comme câble de distribution et de raccordement pour installations basse tension, notamment lorsque l’on recherche un câble non armé à forte section pour relier une source d’alimentation à un coffret, un tableau ou une colonne technique. L’absence de conducteur de protection intégré doit être prise en compte dès la conception du circuit, afin de prévoir une architecture conforme au besoin réel de l’installation. L’identification des conducteurs par couleur facilite le repérage au moment du câblage.

Grand format de câble avec diamètre extérieur d’environ 49 mm

Avec un diamètre extérieur approximatif de 49 mm et un poids de 6765 kg/km, ce câble EXVB 4×150 mm² se positionne clairement dans la catégorie des câbles de puissance de gros calibre. Ces caractéristiques sont importantes pour anticiper la manutention, le passage dans les cheminements, le dimensionnement des supports et l’espace disponible dans les réservations techniques. Son rayon de courbure minimal de 12 fois le diamètre doit également être respecté pour préserver une pose propre et adaptée à sa construction.

Comportement au feu Eca et usage dans les réseaux d’énergie

Ce modèle présente une classe de réaction au feu Eca selon EN 13501-6. Pour l’acheteur professionnel comme pour l’installateur, cette information permet d’identifier immédiatement le niveau de classement déclaré du câble dans les applications concernées. Sur un projet de distribution électrique, ce point complète utilement les critères de choix habituels comme la section, la tension nominale, la nature des isolants et les contraintes de pose.

Conditions de pose et de service à prendre en compte sur chantier

Ce câble est prévu pour une tension nominale Uo/U de 0,6/1 kV. Sa température de pose est indiquée entre 5 et 50 °C, tandis que sa température de service statique s’étend de 0 à 60 °C. Ces données sont essentielles pour organiser correctement l’installation, en particulier sur les gros diamètres, où la maniabilité dépend fortement des conditions de chantier. Pour une mise en œuvre efficace, il est recommandé d’anticiper le cheminement, les efforts de tirage et les rayons de courbure dès la phase de préparation.

Un câble EXVB 4×150 mm² adapté aux besoins de distribution exigeants

Choisir ce câble d’énergie EXVB XLPE/PVC 1kV Eca 4×150 mm², c’est retenir une construction orientée vers les liaisons de puissance nécessitant 4 conducteurs cuivre de grande section, une isolation XLPE, une gaine PVC noire et un format compatible avec les usages de distribution et de raccordement fixes. Pour une boutique de matériel électrique, il s’agit d’une référence particulièrement adaptée aux projets où la section, la tenue thermique du conducteur et la cohérence de la construction du câble priment sur les solutions standards de plus faible calibre.
