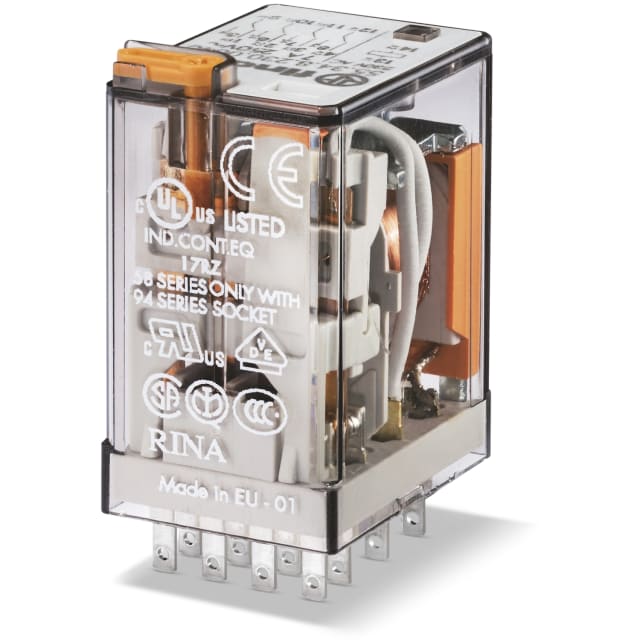

Relais industriel 4RT 7A 12V AC test mécanique 553480120040

Relais industriel embrochable 4 inverseurs pour circuits de commande en 12 V AC

Ce relais industriel 4RT 7 A en 12 V AC est conçu pour les montages d’interface, les automatismes et les circuits de commutation nécessitant plusieurs contacts inverseurs dans un format compact. Sa configuration à 4 contacts commutateurs permet de piloter plusieurs ordres ou retours d’état à partir d’une seule commande, tout en conservant une implantation simple sur support embrochable de série 94. C’est une solution adaptée aux armoires électriques, équipements industriels et applications de commande où la lisibilité du câblage et la facilité de remplacement sont importantes.

Commande en courant alternatif 12 V avec fonctionnement monostable

Alimenté en 12 V AC à 50/60 Hz, ce relais fonctionne en mode monostable : les contacts changent d’état uniquement lorsque la bobine est alimentée, puis reviennent à leur position de repos dès la disparition de la commande. Ce comportement convient parfaitement aux logiques de pilotage classiques, aux séquences d’automatisme et aux circuits d’interface entre organes de commande et actionneurs. L’absence de polarisation facilite également son intégration dans les schémas de commande en alternatif.

4 contacts inverseurs 7 A pour multiplier les fonctions de commutation

Avec ses 4 inverseurs et son courant nominal de 7 A, ce relais permet de distribuer plusieurs fonctions à partir d’un seul organe de commande : report d’information, séparation de circuits, enchaînement d’ordres ou commutation simultanée de plusieurs lignes. Cette architecture est particulièrement utile dans les coffrets de commande, les machines et les installations techniques où l’on souhaite gagner de la place tout en conservant une vraie souplesse de câblage. Le courant de démarrage admissible jusqu’à 15 A apporte une marge intéressante sur certaines charges à l’enclenchement.

Format à broches pour remplacement rapide et maintenance simplifiée

Le raccordement à broches permet un montage sur embase dédiée plutôt qu’un câblage direct sur le relais lui-même. Dans un environnement de maintenance, cet avantage est concret : le relais peut être remplacé rapidement sans reprendre l’ensemble du câblage de l’installation. Ce principe d’interface est très recherché en milieu industriel, notamment dans les armoires de pilotage et les ensembles où la continuité de service et la rapidité d’intervention comptent au quotidien.

Bouton de test mécanique pour contrôle fonctionnel en exploitation

La présence d’un test mécanique rend les vérifications plus pratiques lors de la mise en service, du diagnostic ou des opérations de maintenance. Il devient possible d’actionner le relais manuellement pour contrôler le comportement du circuit associé sans dépendre immédiatement de la commande électrique. Sur une installation de commande, ce détail apporte un vrai confort pour valider un câblage, repérer un défaut de chaîne de commande ou confirmer le basculement correct des contacts.

Encombrement compact pour intégration en coffret et armoire

Avec des dimensions de 20,7 mm de largeur, 37,2 mm de hauteur et 27,7 mm de profondeur, ce relais industriel reste compact au regard de sa capacité à offrir 4 inverseurs. Il s’intègre facilement dans les ensembles de commande où l’espace disponible doit être optimisé sans renoncer à la polyvalence. Son indice de protection IP20 correspond à un usage en environnement intégré, typiquement sur support à l’intérieur d’un coffret ou d’une armoire électrique.

Un relais d’interface pertinent pour automatismes, machines et équipements techniques

Ce relais d’interface est particulièrement indiqué pour les fonctions de découplage, d’adaptation de commande et de commutation auxiliaire dans les installations industrielles. Il convient par exemple aux automatismes de machines, aux tableaux de pilotage, aux ensembles de régulation et aux équipements nécessitant plusieurs changements d’état coordonnés. Grâce à sa bobine 12 V AC, ses 4 contacts inverseurs, son montage embrochable et son test mécanique, il répond précisément aux besoins des intégrateurs et des mainteneurs qui recherchent un relais industriel clair à exploiter et simple à intégrer.
