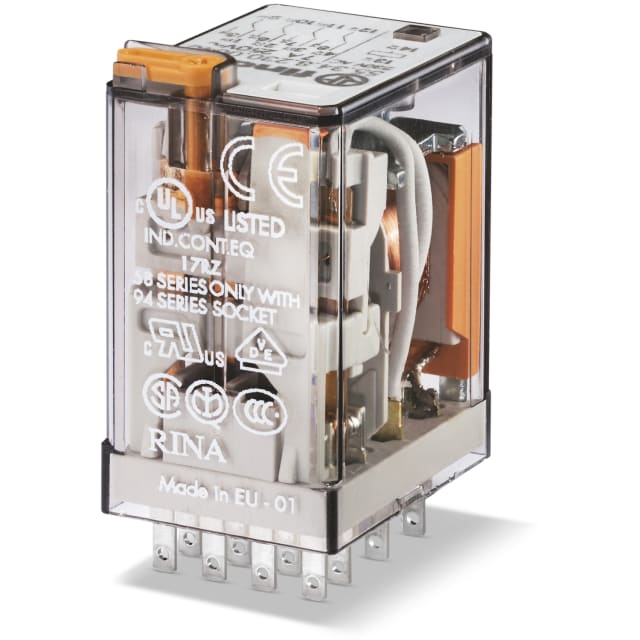

Relais industriel embrochable 4RT 7A 24V DC 553490240090

Relais industriel embrochable 4RT 7A 24 V DC pour interfaces de commande

Ce relais industriel embrochable est conçu pour assurer l’interface entre une commande en courant continu 24 V et des circuits de puissance ou de signalisation nécessitant un basculement fiable de plusieurs voies. Sa configuration 4RT permet de piloter simultanément plusieurs fonctions à partir d’un seul organe de commande, ce qui en fait une solution particulièrement adaptée aux armoires industrielles, automatismes, coffrets de pilotage et équipements de distribution de signaux.

Configuration 4 contacts inverseurs pour une grande souplesse de câblage

Avec ses 4 contacts sous forme de commutateurs, ce relais offre une vraie flexibilité d’intégration dans les schémas de commande. Il convient aussi bien aux fonctions de report d’état, d’isolement galvanique, de duplication de signaux qu’au pilotage coordonné de plusieurs circuits. Son courant nominal de 7 A permet de répondre à de nombreuses applications d’interface industrielle, tout en conservant un format compact pratique à implanter dans les ensembles de commande.

Commande en 24 V DC avec fonctionnement monostable polarisé

La bobine de commande en 24 V DC correspond aux standards les plus répandus en automatisme et en environnement industriel. Le fonctionnement monostable assure un retour à l’état de repos dès la disparition de la tension de commande, un point important pour les logiques de sécurité fonctionnelle et de séquencement. La polarisation de la commande est à prendre en compte lors du raccordement afin de respecter le sens prévu en courant continu.

Version embrochable pratique pour maintenance et remplacement rapides

Grâce à son exécution par raccordement à broches, ce relais est destiné à être monté sur support compatible de série 94. Ce principe embrochable simplifie nettement les opérations de maintenance, de diagnostic et de remplacement, sans reprise complète du câblage dans l’armoire. C’est un choix pertinent pour les installations où la continuité d’exploitation et la rapidité d’intervention sont importantes. Le produit est fourni sans socle, ce qui permet de sélectionner séparément l’embase la plus adaptée à l’implantation retenue.

LED intégrée et bouton test pour un contrôle plus lisible en exploitation

Cette version intègre un affichage LED ainsi qu’un bouton test, des éléments particulièrement utiles pour les phases de mise en service et de dépannage. La LED permet d’identifier visuellement l’état d’excitation de la bobine, tandis que le test manuel facilite la vérification du comportement du relais dans le circuit sans devoir agir directement sur toute la chaîne de commande. Pour les techniciens et automaticiens, cela améliore la lecture de l’installation et accélère les contrôles sur site.

Format compact pour coffrets, armoires et relais d’interface

Avec des dimensions de 20,7 mm de largeur, 37,2 mm de hauteur et 27,7 mm de profondeur, ce relais s’intègre facilement dans les environnements où l’espace disponible doit être optimisé. Son indice de protection IP20 le destine à une utilisation en enveloppe ou à l’intérieur d’un coffret électrique adapté. Ce format compact est bien adapté aux ensembles d’interface où plusieurs relais doivent être regroupés sur rail avec une implantation claire et rationnelle.

Caractéristiques utiles pour les applications industrielles courantes

Ce modèle fonctionne en tension de service continue 24 V et accepte un courant de démarrage maximal de 15 A. Il appartient à la catégorie RT I selon l’IEC 61810-7. Les contacts sont prévus en alliage de cuivre, avec variante de contact simple, et cette exécution ne comporte ni bornes amovibles, ni contacts guidés de force, ni socle intégré. Il s’adresse donc aux applications d’interface, de commutation et d’automatisme nécessitant un relais industriel 4RT 7 A 24 V DC compact, lisible et simple à intégrer sur support dédié.
