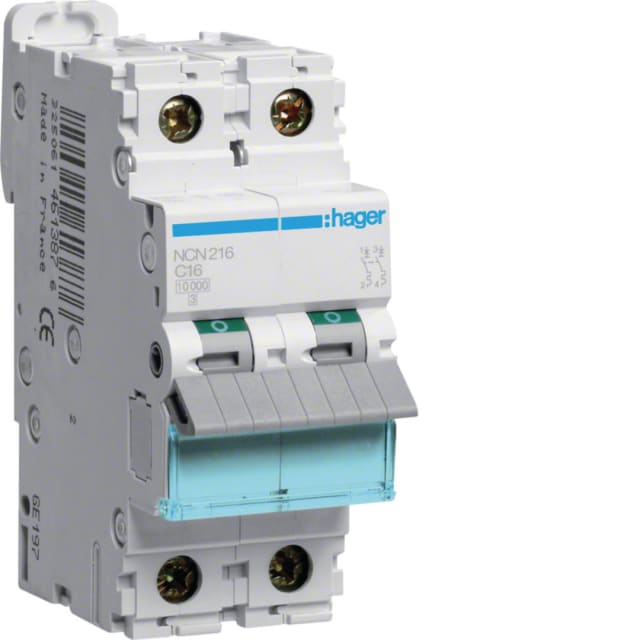

Disjoncteur bipolaire courbe C 16A 10kA 2 modules NCN216

Disjoncteur bipolaire courbe C 16A pour la protection des circuits en tableau

Ce disjoncteur bipolaire 16 A à courbe C est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits. Son format modulaire 2 pôles avec largeur 2 modules facilite son intégration dans un tableau de distribution, tout en apportant une coupure simultanée des deux pôles protégés. Cette configuration est particulièrement adaptée aux installations où une protection bipolaire nette et compacte est recherchée.

Pouvoir de coupure 10 kA : une réponse adaptée aux environnements exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et 400 V, ce disjoncteur modulaire convient aux installations nécessitant un niveau de protection élevé face aux courants de défaut. Il dispose également d’un pouvoir de coupure ultime jusqu’à 15 kA à 400 V selon IEC 60947-2 et jusqu’à 30 kA à 230 V, ce qui en fait une solution pertinente pour des tableaux où la tenue au court-circuit constitue un critère de choix important.

Calibre 16 A et courbe C pour les usages courants avec appels de courant modérés

Son calibre nominal de 16 A permet de protéger efficacement de nombreux circuits d’alimentation. La courbe de déclenchement C est adaptée aux usages courants présentant des pointes de courant modérées au démarrage, comme certains équipements techniques ou lignes nécessitant une tolérance supérieure à celle d’une courbe plus sensible. Elle offre ainsi un bon équilibre entre protection du circuit et continuité d’exploitation.

Format 2 pôles protégés avec encombrement réduit de 2 modules

Ce modèle intègre 2 pôles protégés dans un encombrement de seulement 2 modules, ce qui simplifie l’organisation du tableau électrique sans sacrifier la capacité de protection. Sa profondeur totale de 70 mm permet une implantation cohérente dans les coffrets modulaires. L’absence de neutre à connexion confirme qu’il s’agit bien d’un appareil bipolaire de protection complète sur les deux pôles.

Raccordement souple ou rigide pour une installation pratique

Ce disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une vraie souplesse au moment du câblage. Cette plage de raccordement facilite son utilisation aussi bien en création qu’en adaptation de tableau. Il peut également recevoir des dispositifs supplémentaires, un atout intéressant pour faire évoluer l’appareillage selon les besoins de l’installation.

Tenue électrique maîtrisée pour les contraintes du tableau

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 3 et sa classe de limitation énergétique 3 participent à une protection adaptée aux contraintes électriques rencontrées dans les ensembles de distribution. Sa fréquence de fonctionnement 50 à 60 Hz permet une intégration simple dans les installations AC usuelles.

Utilisation en environnement technique avec plage thermique étendue

Ce modèle est conçu pour fonctionner dans une plage de température ambiante de -25 à +70 °C, ce qui favorise son emploi dans des environnements techniques variés. Son indice de protection IP20 le destine à une mise en œuvre à l’intérieur d’un coffret ou d’un tableau approprié. Le degré de pollution 2 correspond à une utilisation en environnement électrique maîtrisé, typique des installations modulaires de distribution.

Un choix pertinent pour composer un tableau de protection modulaire

Pour un professionnel comme pour un acheteur averti, ce disjoncteur bipolaire courbe C 16A 10kA représente une solution claire pour protéger un départ en toute compacité. Son association entre calibre 16 A, double protection des pôles, format 2 modules et fort pouvoir de coupure en fait un appareil bien adapté aux tableaux de protections et de distribution électrique où l’on attend un matériel modulaire précis, propre à installer et cohérent avec une architecture de tableau technique.
