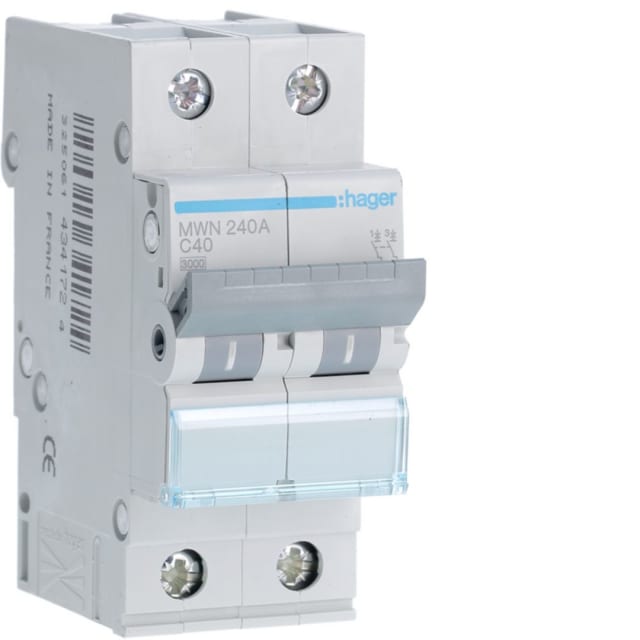

Disjoncteur bipolaire courbe C 40A 3kA 2 modules MWN240A

Disjoncteur bipolaire courbe C 40A 3kA pour la protection des circuits en tableau

Ce disjoncteur bipolaire courbe C 40A 3kA en 2 modules est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Son format modulaire facilite l’intégration sur rail dans les coffrets électriques, tout en apportant une coupure simultanée sur 2 pôles. Il convient aux installations en courant alternatif et répond aux attentes d’un appareillage modulaire compact, clair à identifier et simple à intégrer dans une composition de tableau.

Calibre 40A et courbe C : une réponse adaptée aux usages courants

Avec un courant nominal de 40 A, ce disjoncteur modulaire bipolaire s’adresse aux circuits nécessitant un calibre soutenu. Sa courbe de déclenchement C est adaptée aux usages courants présentant un appel de courant modéré au démarrage, comme certains équipements techniques ou lignes dédiées. Ce profil de déclenchement permet d’éviter les coupures intempestives tout en maintenant une protection efficace contre les défauts électriques.

Configuration 2 pôles protégés pour une coupure bipolaire nette

Ce modèle dispose de 2 pôles au total et de 2 pôles protégés, avec une coupure bipolaire franche. Il ne s’agit pas d’un appareil avec neutre simplement connecté : les deux pôles participent à la fonction de protection. Cette configuration est recherchée lorsqu’une séparation bipolaire complète du circuit est attendue, avec une lecture plus évidente de la protection mise en place dans le tableau.

Pouvoir de coupure 3 kA et tenue électrique cohérente pour l’appareillage modulaire

Le pouvoir de coupure assigné de 3 kA selon EN 60898, aussi bien à 230 V qu’à 400 V, le positionne pour des applications compatibles avec ce niveau de protection. Sa tension de dimensionnement de 400 V, sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV complètent un ensemble technique cohérent pour un disjoncteur modulaire de tableau. Sa classe de limitation énergétique 3 constitue également un point intéressant pour limiter les effets thermiques et dynamiques lors d’un défaut.

Format 2 modules et encombrement pratique pour l’organisation du coffret

Sa largeur de 2 modules permet une implantation propre dans les tableaux où la place doit être optimisée sans sacrifier la lisibilité. Avec une profondeur totale de 70 mm, ce disjoncteur bipolaire 40A s’intègre dans une architecture modulaire standard et simplifie la répartition des protections. Ce format est particulièrement apprécié pour construire ou faire évoluer un tableau de manière ordonnée, avec une identification rapide des départs protégés.

Raccordement souple ou rigide pour une mise en oeuvre plus flexible

Ce disjoncteur accepte des conducteurs monofilaires de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement offre une bonne souplesse de mise en œuvre selon la section retenue pour le circuit concerné. Pour l’installateur, cela facilite l’adaptation aux contraintes du chantier, qu’il s’agisse d’un câblage rigide en tableau ou d’une connexion avec conducteur souple correctement préparé.

Protection modulaire adaptée à l’environnement d’un tableau électrique

Conçu pour fonctionner de 50 à 60 Hz, avec un indice de protection IP20 et une plage de température ambiante de -25 à 70 °C, ce disjoncteur est pensé pour les environnements usuels de distribution électrique. Sa catégorie de surtension 3 et son degré de pollution 2 renforcent sa pertinence dans un coffret de protection et de distribution. Pour un achat e-commerce, ce type de profil technique permet de sélectionner un disjoncteur 2P 40A courbe C 3kA précis, sans confusion sur le format, le calibre ou le niveau de coupure attendu.
