HAGER

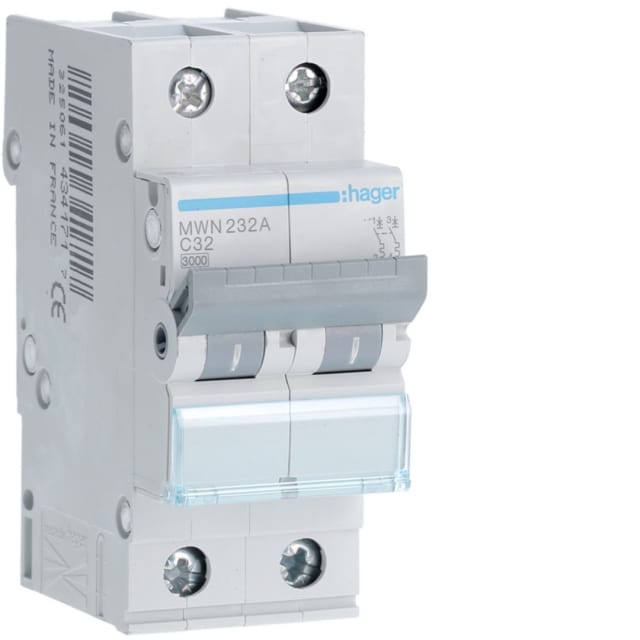

Disjoncteur bipolaire courbe C 32A 3kA 2 modules MWN232A

Marque : HAGER EAN : 3250614341717 SKU : 3610144 Réf. fabricant : MWN232A

Disjoncteur bipolaire 32 A courbe C, 2 modules, pouvoir de coupure 3 kA, pour protection des circuits en courant alternatif 400 V. Montage modulaire, IP20, connexion simple sur tableau électrique.

11.62€ HTVA

Par 1 pièce

142 en stock

142 en stock

Quantité Prix HTVA Remise
0-2 11.62€ 0%
3-5 11.39€ 2%
6-10 11.27€ 3%
11+ 11.16€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Conducteur neutre à connection Nombre de pôles protégés Disponibilité Prix HTVA
3610144 Réf. 3610144 Disjoncteur bipolaire courbe C 32A 3kA 2 modules MWN232A Modèle sélectionné
Nombre de pôles (total)
2
Courant nominal
32 A
Conducteur neutre à connection
non
Nombre de pôles protégés
2
2 32 A non 2 En stock 11.62€ HTVA par 1 pièce En stock
3610133 Réf. 3610133 Disjoncteur bipolaire courbe C 6A 3kA 2 modules MWN206A
Nombre de pôles (total)
2
Courant nominal
6 A
Conducteur neutre à connection
non
Nombre de pôles protégés
2
2 6 A non 2 En stock 11.62€ HTVA par 1 pièce En stock
3610135 Réf. 3610135 Disjoncteur bipolaire courbe C 10A 3kA 2 modules MWN210A
Nombre de pôles (total)
2
Courant nominal
10 A
Conducteur neutre à connection
non
Nombre de pôles protégés
2
2 10 A non 2 En stock 7.31€ HTVA par 1 pièce En stock
3610138 Réf. 3610138 Disjoncteur bipolaire courbe C 16A 3kA 2 modules MWN216A
Nombre de pôles (total)
2
Courant nominal
16 A
Conducteur neutre à connection
non
Nombre de pôles protégés
2
2 16 A non 2 En stock 6.47€ HTVA par 1 pièce En stock
3610142 Réf. 3610142 Disjoncteur bipolaire courbe C 20A 3kA 2 modules MWN220A
Nombre de pôles (total)
2
Courant nominal
20 A
Conducteur neutre à connection
non
Nombre de pôles protégés
2
2 20 A non 2 En stock 6.47€ HTVA par 1 pièce En stock
3610143 Réf. 3610143 Disjoncteur bipolaire courbe C 25A 3kA 2 modules MWN225A
Nombre de pôles (total)
2
Courant nominal
25 A
Conducteur neutre à connection
non
Nombre de pôles protégés
2
2 25 A non 2 En stock 11.62€ HTVA par 1 pièce En stock
3610148 Réf. 3610148 Disjoncteur bipolaire courbe C 40A 3kA 2 modules MWN240A
Nombre de pôles (total)
2
Courant nominal
40 A
Conducteur neutre à connection
non
Nombre de pôles protégés
2
2 40 A non 2 En stock 13.94€ HTVA par 1 pièce En stock
3610150 Réf. 3610150 Disjoncteur triphasé courbe C 10A 3kA 3 modules MWN310A
Nombre de pôles (total)
3
Courant nominal
10 A
Conducteur neutre à connection
non
Nombre de pôles protégés
3
3 10 A non 3 En stock 21.89€ HTVA par 1 pièce En stock
3610155 Réf. 3610155 Disjoncteur tripolaire courbe C 16A 3kA MWN316A
Nombre de pôles (total)
3
Courant nominal
16 A
Conducteur neutre à connection
non
Nombre de pôles protégés
3
3 16 A non 3 En stock 21.24€ HTVA par 1 pièce En stock
3610162 Réf. 3610162 Disjoncteur triphasé courbe C 20A 3 modules MWN320A
Nombre de pôles (total)
3
Courant nominal
20 A
Conducteur neutre à connection
non
3 20 A non — En stock 21.24€ HTVA par 1 pièce En stock
3610169 Réf. 3610169 Disjoncteur tripolaire courbe C 25A 3kA 3 modules MWN325A
Nombre de pôles (total)
3
Courant nominal
25 A
Conducteur neutre à connection
non
Nombre de pôles protégés
3
3 25 A non 3 En stock 21.46€ HTVA par 1 pièce En stock
3610176 Réf. 3610176 Disjoncteur triphasé courbe C 32A 3 modules MWN332A
Nombre de pôles (total)
3
Courant nominal
32 A
Conducteur neutre à connection
non
3 32 A non — En stock 20.70€ HTVA par 1 pièce En stock
3610181 Réf. 3610181 Disjoncteur tripolaire courbe C 40A 3kA 3 modules MWN340A
Nombre de pôles (total)
3
Courant nominal
40 A
Conducteur neutre à connection
non
3 40 A non — En stock 24.80€ HTVA par 1 pièce En stock
3610186 Réf. 3610186 Disjoncteur triphasé+neutre courbe C 10A 3kA MWN610A
Nombre de pôles (total)
4
Courant nominal
10 A
Conducteur neutre à connection
oui
4 10 A oui — En stock 27.63€ HTVA par 1 pièce En stock
3610188 Réf. 3610188 Disjoncteur tétrapolaire courbe C 16A 3kA MWN616A
Nombre de pôles (total)
4
Courant nominal
16 A
Conducteur neutre à connection
oui
4 16 A oui — En stock 26.79€ HTVA par 1 pièce En stock
3610190 Réf. 3610190 Disjoncteur tétrapolaire courbe C 20A 3kA MWN620A
Nombre de pôles (total)
4
Courant nominal
20 A
Conducteur neutre à connection
oui
4 20 A oui — En stock 27.78€ HTVA par 1 pièce En stock
3610193 Réf. 3610193 Disjoncteur 25A courbe C 3P+N 3kA 4 modules MWN625A
Nombre de pôles (total)
4
Courant nominal
25 A
Conducteur neutre à connection
oui
4 25 A oui — Sur commande 27.05€ HTVA par 1 pièce Sur commande
3610206 Réf. 3610206 Disjoncteur phase neutre courbe C 32A 3P+N 4 modules
Nombre de pôles (total)
4
Courant nominal
32 A
Conducteur neutre à connection
oui
4 32 A oui — En stock 27.05€ HTVA par 1 pièce En stock
3610208 Réf. 3610208 Disjoncteur courbe C 40A 3P+N 3kA 4 modules MWN640A
Nombre de pôles (total)
4
Courant nominal
40 A
Conducteur neutre à connection
oui
4 40 A oui — En stock 30.54€ HTVA par 1 pièce En stock
3778975 Réf. 3778975 Disjoncteur tétrapolaire courbe C 6A 3kA MWN606A
Nombre de pôles (total)
4
Courant nominal
6 A
Conducteur neutre à connection
oui
4 6 A oui — En stock 28.65€ HTVA par 1 pièce En stock

Disjoncteur bipolaire courbe C 32A pour protection modulaire 2P

Ce disjoncteur bipolaire courbe C 32A est conçu pour la protection des circuits électriques en tableau modulaire. Son format 2 pôles protégés permet de couper et protéger simultanément les deux conducteurs concernés, avec un encombrement de seulement 2 modules. Il convient aux installations en courant alternatif 50/60 Hz et s’intègre facilement dans les coffrets de distribution où la compacité et la lisibilité du câblage sont essentielles.

Calibre 32A et courbe C : une réponse adaptée aux usages courants

Avec un courant nominal de 32 A, ce disjoncteur est destiné aux circuits nécessitant une protection calibrée pour des intensités élevées. Sa courbe de déclenchement C le rend adaptée aux lignes pouvant présenter un appel de courant au démarrage, tout en assurant une coupure efficace en cas de surcharge ou de court-circuit. C’est un choix pertinent pour les circuits dédiés qui demandent une protection modulaire cohérente, stable et simple à intégrer dans un tableau électrique.

Pouvoir de coupure 3 kA et bonne tenue aux contraintes électriques

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V. Il affiche également un pouvoir de coupure assigné Icu de 4,5 kA selon IEC 60947-2 à 400 V, ainsi qu’une tension nominale de tenue aux chocs de 4 kV. Ces caractéristiques permettent de l’utiliser sur des installations où l’on attend une protection modulaire correctement dimensionnée face aux défauts électriques, avec une classe de limitation d’énergie 3 qui contribue à mieux maîtriser l’énergie laissée passer lors d’un incident.

Format 2 modules pratique pour les tableaux électriques compacts

Grâce à sa largeur de 2 modules et à sa profondeur totale de 70 mm, ce disjoncteur bipolaire 32A trouve facilement sa place dans les coffrets et tableaux de distribution. Son gabarit facilite l’organisation des rangées modulaires et permet de conserver une implantation propre, même lorsque l’espace disponible est compté. Pour l’installateur, c’est un avantage concret lors des extensions, remplacements ou créations de protections sur rail modulaire.

Raccordement souple ou rigide pour une mise en œuvre plus fluide

Ce disjoncteur accepte des sections de conducteur monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte une vraie souplesse au moment du câblage, aussi bien en rénovation qu’en tableau neuf. Le produit ne prévoit pas de dispositif additionnel et ne comporte pas de conducteur neutre à connexion spécifique, ce qui favorise une lecture simple de sa fonction : protéger deux pôles dans un format modulaire clair et direct.

Conçu pour fonctionner dans des environnements techniques exigeants

Ce modèle fonctionne sur une plage de température ambiante étendue de -25 à 70 °C, avec un degré de pollution 2, une catégorie de surtension 3 et un indice de protection IP20. Sa tension d’isolement Ui de 500 V complète un ensemble technique cohérent pour les installations de distribution intérieure. Ces données sont particulièrement utiles pour sélectionner un appareillage compatible avec les contraintes normales d’un tableau électrique, sans surdimensionnement inutile.

Une solution lisible pour la protection de circuits en tableau

Choisir un disjoncteur bipolaire courbe C 32A 3kA 2 modules, c’est opter pour une protection modulaire claire à identifier, simple à intégrer et adaptée aux besoins de coupure et de protection sur deux pôles. Son format compact, son calibre 32 A, sa courbe C et ses caractéristiques de raccordement en font une solution efficace pour compléter un tableau, sécuriser un départ dédié et conserver une distribution électrique proprement organisée.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V3 kA
Nombre de pôles (total)2
Courant nominal32 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés2
Largeur en unités de division2
Pouvoir de coupure assigné icn selon EN 60898 à 400 v3 kA
Tension de dimensionnement400 V
Profondeur totale70 mm
Type de tensionAC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V4.5 kA
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesnon
Montage sous crépioui
Classe de limitation énergétique3
Catégorie de surtension3
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Classe de protection (IP)IP20
Degré de pollution2
Section du conducteur monofilaire raccordable1...35 mm²
Température ambiante durant le fonctionnement-25...70 °C
Antidéflagrantnon
Puissance dissipée9 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Ce disjoncteur bipolaire coupe-t-il bien la phase et le neutre ?

Oui. Ce modèle 2 pôles est prévu pour couper les deux conducteurs du circuit, ce qui est adapté à une protection bipolaire dans un tableau modulaire.

Combien de modules prend-il dans le tableau électrique ?

Il occupe 2 modules sur rail DIN. Vérifiez simplement que votre tableau dispose de l’espace libre nécessaire avant l’installation.

Peut-on l’installer sur un tableau modulaire standard ?

Oui, il est conçu pour un montage sur rail DIN dans un tableau modulaire. Son format compact facilite l’intégration dans les tableaux de protection et de distribution.

Ce disjoncteur convient-il pour un circuit en 230/400 V AC ?

Oui, il est destiné aux installations en courant alternatif et indiqué pour une tension de dimensionnement de 400 V. Il convient donc aux usages courants en tableau domestique ou tertiaire, dans le respect des règles de l’installation.

Faut-il vérifier la section des fils avant le raccordement ?

Oui. La section admissible dépend du type de conducteur : jusqu’à 35 mm² en monofilaire et jusqu’à 25 mm² en multifilaire selon les informations produit. Il faut respecter la section réellement compatible avec votre câble et le serrage recommandé.

Quelle place faut-il prévoir en profondeur dans le tableau ?

La profondeur totale indiquée est de 70 mm. Il faut donc s’assurer que le tableau et le câblage laissent assez d’espace pour le passage des fils et le raccordement sans contrainte.

Ce disjoncteur est-il adapté aux circuits soumis à des appels de courant au démarrage ?

La courbe C est généralement choisie pour des circuits avec de légers appels de courant au démarrage. Le choix final doit toutefois rester conforme au circuit à protéger et à l’étude de l’installation.
