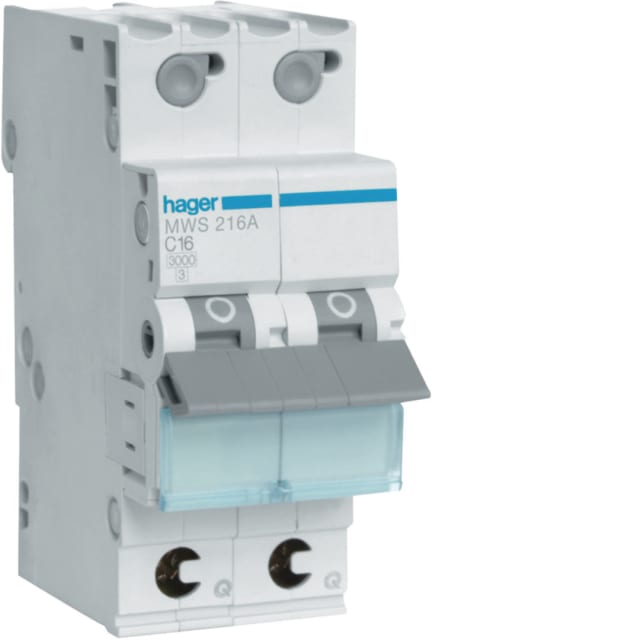

Disjoncteur phase neutre 16A courbe C 2P 3kA MWS216A

Disjoncteur phase neutre 16A 2P pour la protection des circuits

Ce disjoncteur phase neutre 16A courbe C en 2 pôles est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans un tableau électrique. Son calibre 16 A convient parfaitement aux circuits nécessitant une protection nette et adaptée, tandis que son format 2 modules facilite son intégration dans les coffrets modulaires. La coupure sur 2 pôles permet d’isoler simultanément les conducteurs protégés pour une lecture plus claire du départ concerné.

Courbe C adaptée aux usages électriques courants

La courbe de déclenchement C est particulièrement indiquée pour les circuits comportant des appels de courant modérés au démarrage. Elle convient bien à de nombreux usages en environnement résidentiel et tertiaire léger, notamment lorsque l’on recherche un disjoncteur modulaire capable de protéger efficacement des lignes alimentant des équipements courants. Cette configuration permet de concilier protection du circuit et continuité d’utilisation sur des charges compatibles avec un calibre 16 A.

Pouvoir de coupure 3 kA et protection modulaire compacte

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898, ce disjoncteur est destiné aux installations où ce niveau de protection est adapté au courant de court-circuit présumé. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise des effets du défaut sur l’installation en réduisant l’énergie laissée passer lors du déclenchement. Son encombrement de 2 unités de division et sa profondeur totale de 70 mm permettent une implantation simple dans les tableaux modulaires.

Configuration 2 pôles protégés pour une coupure franche

Ce modèle dispose de 2 pôles au total et de 2 pôles protégés. Il fonctionne en courant alternatif sur une tension de dimensionnement allant jusqu’à 400 V, avec une fréquence de 50 à 60 Hz. Cette architecture en fait une solution cohérente pour les départs nécessitant une protection bipolaire, avec une tenue d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, utiles pour sécuriser l’appareillage dans son environnement de fonctionnement.

Raccordement pratique en tableau électrique

Le disjoncteur accepte des sections de conducteur monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement offre une bonne souplesse pour s’adapter aux configurations de câblage les plus courantes en armoire ou en coffret. Le descriptif de référence mentionne une connexion quickconnect, un point intéressant pour les installateurs recherchant un montage plus fluide et une mise en œuvre soignée dans le tableau.

Caractéristiques utiles pour l’intégration en environnement technique

Ce disjoncteur modulaire présente un indice de protection IP20, un degré de pollution 2 et une catégorie de surtension 3. Il est prévu pour fonctionner dans une plage de température ambiante étendue de -25 à +70 °C, ce qui facilite son intégration dans différents contextes d’installation en intérieur. Sa puissance dissipée de 4,41 W est également à prendre en compte pour le dimensionnement thermique du coffret lorsque plusieurs protections sont regroupées sur une même rangée.

Un choix pertinent pour compléter un tableau avec une protection 16A bipolaire

Si vous recherchez un disjoncteur phase neutre 16A courbe C 2P 3kA au format modulaire, ce modèle répond aux attentes d’un équipement de protection clair, compact et techniquement cohérent. Il convient particulièrement lorsque le besoin porte sur une protection bipolaire 16 A avec coupure sur 2 pôles, intégration en tableau, raccordement souple et caractéristiques électriques précises pour une sélection sans ambiguïté.
