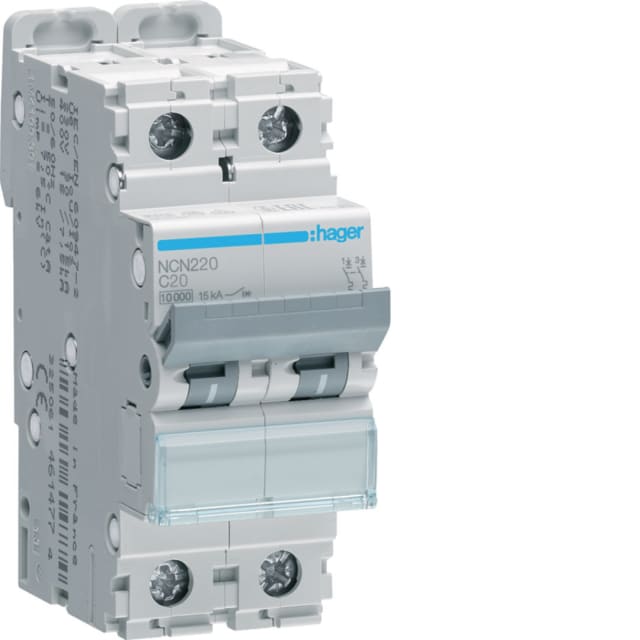

Disjoncteur bipolaire courbe C 20A 10kA 2 modules NCN220

Disjoncteur bipolaire 20A courbe C pour protection modulaire en tableau

Ce disjoncteur bipolaire courbe C 20A 10kA en 2 modules est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Sa configuration 2 pôles protégés permet une coupure simultanée des deux conducteurs, ce qui en fait une solution adaptée aux installations où une séparation bipolaire nette est recherchée. Son calibre de 20 A convient aux circuits nécessitant une protection stable et dimensionnée avec précision.

Pouvoir de coupure élevé pour environnements exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des installations où le niveau de courant de court-circuit potentiel impose un appareil plus robuste qu’un modèle standard. Les valeurs Icu annoncées atteignent 30 kA à 230 V et 15 kA à 400 V selon IEC 60947-2, ce qui en fait un appareil pertinent pour les environnements tertiaires, techniques ou résidentiels de haut niveau d’équipement où la tenue au défaut doit être correctement maîtrisée.

Courbe C 20A : un choix adapté aux usages courants et circuits avec appels de courant

La courbe de déclenchement C permet d’absorber les pointes de courant modérées au démarrage tout en conservant une protection efficace contre les défauts. Ce profil est particulièrement apprécié pour des circuits alimentant des équipements usuels, des lignes dédiées ou certains récepteurs présentant un appel de courant supérieur à une charge purement résistive. Le calibre 20 A permet de répondre à des besoins de protection ciblés sans surdimensionnement inutile.

Format 2 modules pour intégration simple dans le tableau

Sa largeur de 2 modules facilite son implantation dans les coffrets et tableaux modulaires. La profondeur totale de 70 mm aide à préserver une intégration propre dans les enveloppes courantes, tout en laissant une lecture claire de l’appareillage en façade. Ce format compact est pratique pour les tableaux où l’optimisation de l’espace disponible reste essentielle, notamment lors d’une extension ou d’un remplacement d’appareil existant.

Raccordement souple pour différentes sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte une vraie souplesse au moment du câblage, aussi bien pour une installation neuve que pour une adaptation sur tableau existant. L’absence de neutre à connexion dédiée confirme qu’il s’agit d’un véritable bipolaire avec deux pôles protégés, adapté aux montages nécessitant une protection symétrique des deux conducteurs.

Tenue électrique complète pour une exploitation sécurisée

Prévu pour une tension de dimensionnement de 400 V en courant alternatif 50 à 60 Hz, ce modèle présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa classe de limitation énergétique 3 participe à limiter l’énergie laissée passer en cas de défaut. La catégorie de surtension 3 et le degré de pollution 2 complètent un ensemble technique cohérent pour les tableaux de distribution soumis à des conditions d’exploitation électriques courantes mais exigeantes.

Conçu pour fonctionner dans une large plage de conditions

Ce disjoncteur fonctionne dans une plage de température ambiante de -25 à +70 °C, ce qui permet son usage dans de nombreuses configurations d’installation. Son indice de protection IP20 correspond à un montage en enveloppe adaptée, conformément à l’usage des appareillages modulaires. La puissance dissipée de 5,29 W est une donnée utile pour l’étude thermique d’un coffret lorsque plusieurs protections sont regroupées sur une même rangée.

Un appareil modulaire pensé pour les tableaux évolutifs

Ce disjoncteur bipolaire 20A 10kA peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution de l’installation selon les besoins d’exploitation ou de signalisation. Pour un achat serein, ses caractéristiques techniques clairement définies — 2 pôles protégés, courbe C, calibre 20 A, 10 kA et format 2 modules — en font un choix précis pour les professionnels comme pour les particuliers avertis recherchant un disjoncteur modulaire bipolaire parfaitement identifié pour leur tableau électrique.
