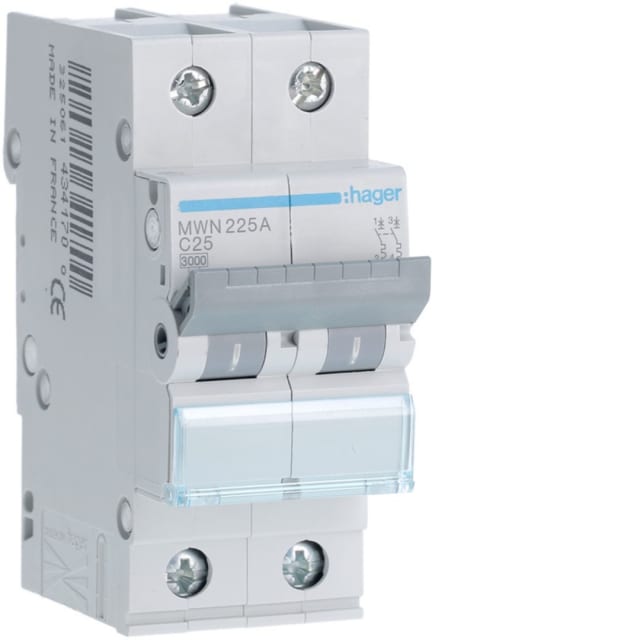

Disjoncteur bipolaire courbe C 25A 3kA 2 modules MWN225A

Disjoncteur bipolaire 25A pour la protection des circuits en tableau

Ce disjoncteur bipolaire courbe C 25A en 2 modules est conçu pour assurer la protection contre les surcharges et les courts-circuits sur des circuits en courant alternatif. Son calibre de 25 A le destine aux installations qui exigent une coupure nette sur deux pôles protégés, avec un encombrement compact adapté aux tableaux modulaires. Son format 2P permet une protection bipolaire cohérente lorsque la coupure simultanée des deux conducteurs est recherchée.

Courbe C : un déclenchement adapté aux usages électriques courants

La courbe de déclenchement C convient particulièrement aux circuits susceptibles d’absorber un courant d’appel modéré au démarrage, comme certains équipements électromécaniques, lignes dédiées ou circuits techniques. Elle offre un bon compromis entre protection efficace et continuité d’exploitation, en limitant les déclenchements intempestifs tout en conservant une réaction rapide en cas de défaut réel.

Pouvoir de coupure 3 kA et protection modulaire en 230/400 V AC

Ce modèle dispose d’un pouvoir de coupure assigné Icn de 3 kA selon EN 60898, aussi bien à 230 V qu’à 400 V, avec un Icu de 4,5 kA selon IEC 60947-2 à 400 V. Il est prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz. Ces caractéristiques en font un disjoncteur modulaire pertinent pour des besoins de protection divisionnaire dans un tableau électrique, lorsque les caractéristiques de l’installation correspondent à ce niveau de coupure.

Format 2 modules compact pour intégration simple dans le tableau

Avec une largeur de 2 modules et une profondeur totale de 70 mm, ce disjoncteur s’intègre facilement dans les coffrets et tableaux de distribution modulaires. Son gabarit compact permet d’optimiser la place disponible sur rail tout en conservant une lecture claire de l’appareillage. La protection IP20 répond à l’usage en enveloppe électrique, et le montage du produit s’adapte aux configurations courantes en tableau.

Raccordement pratique pour conducteurs rigides et souples

Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de connexion apporte de la souplesse lors de l’installation ou du remplacement dans le tableau, que ce soit sur des sections courantes ou plus importantes selon le circuit protégé. L’appareil est conçu sans neutre à connexion dédiée et protège bien 2 pôles, ce qu’il faut prendre en compte lors du choix de la bonne configuration.

Tenue électrique maîtrisée pour les environnements de distribution

Ce disjoncteur présente une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 4 kV, une catégorie de surtension 3 et un degré de pollution 2. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut. Ces données sont utiles pour les professionnels et installateurs qui recherchent un appareillage modulaire cohérent avec les contraintes électriques d’un tableau de protection et de distribution.

Un choix pertinent pour remplacement ou création de ligne protégée

Pour un remplacement à l’identique ou la création d’un départ protégé en 25 A, ce disjoncteur bipolaire courbe C constitue une solution claire à identifier grâce à sa configuration 2P, son format 2 modules et son pouvoir de coupure 3 kA. Il convient particulièrement lorsque l’on souhaite un appareillage compact, lisible et techniquement bien défini pour sécuriser un circuit dans le tableau, tout en respectant les caractéristiques de raccordement et de protection attendues sur ce type de produit.
