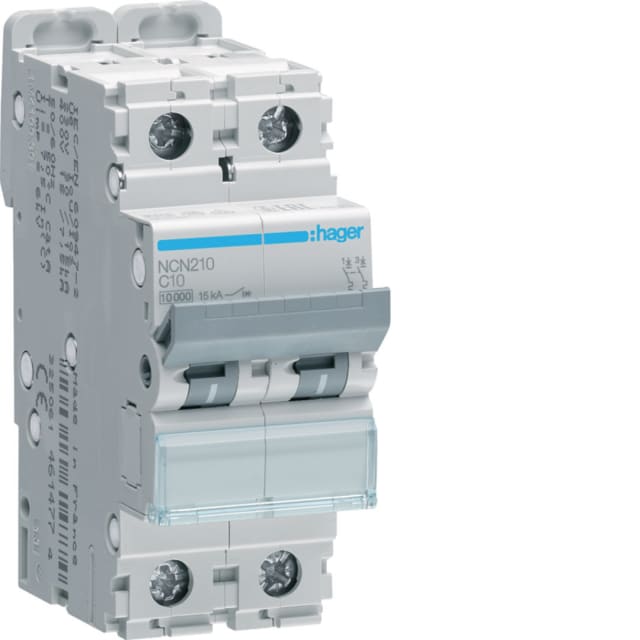

Disjoncteur bipolaire courbe C 10A 10kA 2 modules NCN210

Disjoncteur bipolaire courbe C 10A 10kA pour la protection des circuits

Ce disjoncteur bipolaire 2P 10A courbe C est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits. Avec un pouvoir de coupure de 10 kA selon EN 60898, il convient aux installations où une capacité de coupure élevée est recherchée dans un format modulaire compact. Son calibre 10 A le destine aux départs nécessitant une protection précise, tandis que sa courbe C permet d’accepter les pointes de courant modérées au démarrage.

Courbe C : un bon choix pour les circuits avec appels de courant modérés

La courbe de déclenchement C est adaptée aux usages où l’équipement raccordé peut générer un courant d’appel supérieur à celui d’une charge purement résistive. Elle convient donc à de nombreux circuits alimentant des équipements électriques courants, tout en conservant une protection efficace contre les défauts. Ce positionnement en fait une solution pertinente pour les tableaux de distribution qui demandent un équilibre entre sélectivité d’usage et protection.

Configuration bipolaire 2 pôles protégés sans neutre associé

Ce modèle dispose de 2 pôles au total et de 2 pôles protégés, sans neutre à connexion. Cette configuration bipolaire permet de couper et protéger simultanément les deux conducteurs concernés, ce qui répond aux besoins de certains départs spécifiques en tableau. Pour l’installateur, cela facilite l’intégration d’une protection claire et cohérente dans une distribution modulaire bien organisée.

Format 2 modules pratique pour tableau modulaire

Avec une largeur de 2 modules et une profondeur totale de 70 mm, ce disjoncteur s’intègre facilement dans les coffrets et tableaux modulaires. Son encombrement maîtrisé aide à optimiser l’espace disponible sur le rail tout en conservant un appareil bipolaire à fort pouvoir de coupure. Il est également compatible avec l’ajout de dispositifs supplémentaires, ce qui peut simplifier l’évolution de l’installation selon les besoins du chantier ou de la maintenance.

Pouvoir de coupure élevé et tenue électrique adaptée aux environnements exigeants

Ce disjoncteur affiche un pouvoir de coupure assigné Icn de 10 kA à 230 V comme à 400 V selon EN 60898. Il présente aussi un Icu de 30 kA à 230 V et de 15 kA à 400 V selon IEC 60947-2, ainsi qu’une tension nominale de tenue aux chocs Uimp de 6 kV et une tension d’isolement Ui de 500 V. Ces caractéristiques le rendent particulièrement intéressant pour les tableaux où la robustesse des performances électriques est un critère déterminant.

Raccordement souple pour conducteurs rigides et multibrins

Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de connexion apporte de la souplesse dans le choix des sections selon l’architecture du tableau et la nature du câblage utilisé. En pratique, cela facilite aussi bien le câblage sur installation neuve que le remplacement d’un appareillage existant dans un coffret modulaire.

Caractéristiques utiles pour l’exploitation en tableau électrique

Fonctionnant en courant alternatif sur une plage de fréquence de 50 à 60 Hz, ce disjoncteur est prévu pour une tension de dimensionnement de 400 V. Sa classe de limitation énergétique 3 contribue à limiter l’énergie laissée passer en cas de défaut, tandis que son indice de protection IP20 correspond à un usage en enveloppe adaptée. Il peut fonctionner dans une large plage de température ambiante de -25 à 70 °C, avec un degré de pollution 2 et une catégorie de surtension 3, des données utiles pour valider son intégration dans l’environnement prévu.
