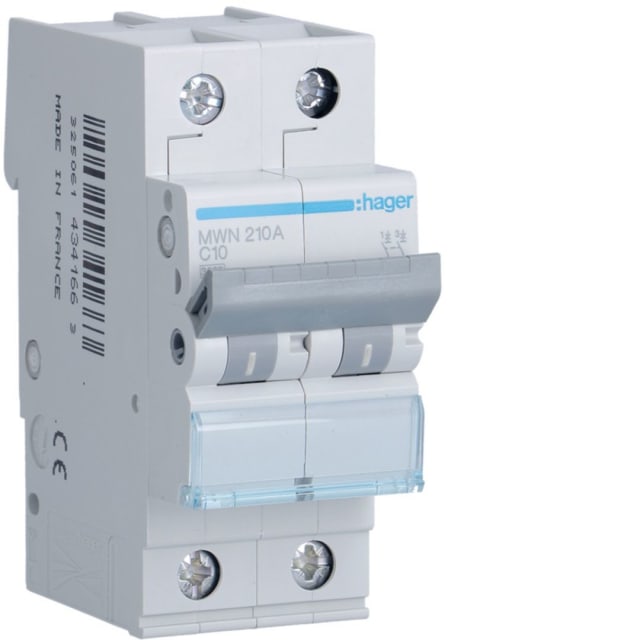

Disjoncteur bipolaire courbe C 10A 3kA 2 modules MWN210A

Disjoncteur bipolaire 10A pour la protection des circuits en tableau

Ce disjoncteur bipolaire courbe C 10A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans un tableau électrique modulaire. Avec ses 2 pôles protégés et son format 2 modules, il convient aux installations nécessitant une coupure bipolaire compacte, claire à intégrer et adaptée aux usages courants en distribution électrique AC.

Courbe C 10A : un calibre adapté aux circuits avec appel de courant modéré

Avec un courant nominal de 10 A et une courbe de déclenchement C, ce disjoncteur est indiqué pour des circuits où l’appel de courant au démarrage reste modéré, comme certains équipements d’alimentation, circuits spécialisés ou lignes demandant une protection réactive sans déclenchements intempestifs excessifs. Cette configuration permet de concilier protection du circuit et continuité d’usage sur des applications compatibles avec ce calibre.

Protection bipolaire 3 kA pour réseaux AC jusqu’à 400 V

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898, à 230 V comme à 400 V. Il est prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz. Son exécution bipolaire protège les deux pôles et répond aux besoins des installations où une coupure sur 2 conducteurs est recherchée pour la protection modulaire.

Format 2 modules pratique pour l’intégration dans le tableau électrique

Sa largeur de 2 unités de division facilite l’implantation dans les coffrets et tableaux modulaires, tout en conservant une lecture simple de l’appareillage. Sa profondeur totale de 70 mm permet une intégration cohérente dans les enveloppes prévues pour les protections standard sur rail. C’est un choix pertinent lorsque l’on souhaite une protection bipolaire peu encombrante sans passer sur un appareil plus large que nécessaire.

Raccordement souple ou rigide pour une pose plus polyvalente

Ce disjoncteur accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne latitude au moment du câblage dans le tableau. Cette plage de raccordement permet de s’adapter aux sections couramment rencontrées en distribution, en rénovation comme en extension d’installation, selon la configuration du circuit à protéger.

Tenue électrique adaptée à l’environnement du tableau

Pour renforcer la cohérence d’ensemble dans une distribution modulaire, ce modèle présente une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 4 kV, une catégorie de surtension 3 et une classe de limitation énergétique 3. Ces caractéristiques participent à une protection pensée pour les environnements de tableau électrique, avec un degré de pollution 2 et un indice de protection IP20 sur l’appareil.

Conçu pour fonctionner sur une large plage de température

Ce disjoncteur peut être utilisé dans une plage de température ambiante de fonctionnement allant de -25 à 70 °C, ce qui facilite son intégration dans de nombreuses configurations techniques. Il ne prévoit pas l’ajout de dispositifs supplémentaires et se destine à une fonction de protection modulaire directe, simple à identifier pour les installations nécessitant un disjoncteur bipolaire courbe C 10A au format 2 modules.
