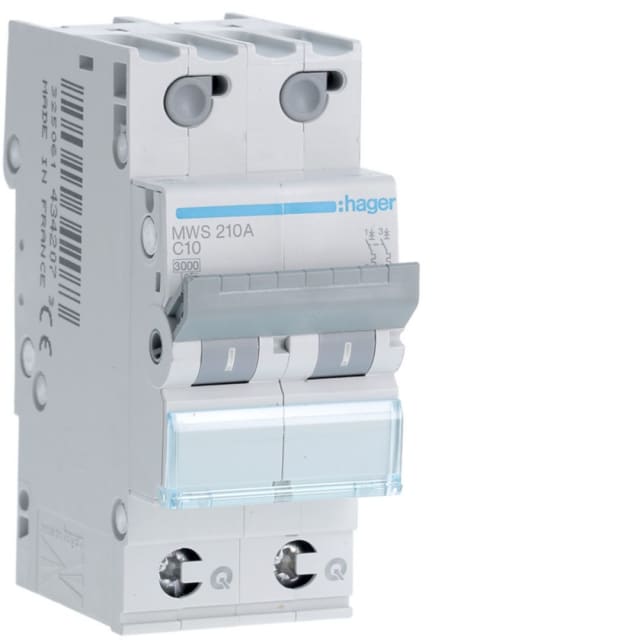

Disjoncteur bipolaire courbe C 10A 3kA Quickconnect MWS210A

Disjoncteur bipolaire 10A courbe C pour la protection des circuits en tableau

Ce disjoncteur bipolaire courbe C 10A Quickconnect est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations modulaires. Son calibre 10 A convient aux départs nécessitant une protection précise, tandis que sa configuration 2 pôles permet une coupure simultanée des deux conducteurs protégés. Son format 2 modules facilite son intégration dans un tableau électrique sans encombrement inutile.

Connexion Quickconnect pour un câblage plus direct

La technologie Quickconnect apporte un réel confort de pose sur chantier comme en rénovation. Elle est pensée pour simplifier le raccordement et accélérer le câblage dans le tableau, tout en gardant une implantation propre. Ce principe de connexion est particulièrement apprécié lorsqu’il faut enchaîner plusieurs protections modulaires avec régularité et gagner du temps lors du montage.

Courbe C 10A adaptée aux usages courants avec appels de courant modérés

Avec sa courbe de déclenchement C, ce disjoncteur est adapté aux circuits susceptibles de présenter un courant d’appel modéré au démarrage. Il convient ainsi aux applications courantes de distribution électrique où l’on recherche un bon équilibre entre protection du circuit et tolérance au démarrage de certains équipements. Son calibre nominal de 10 A permet de cibler les lignes qui exigent une protection calibrée avec soin.

Pouvoir de coupure 3 kA et tenue électrique cohérente pour l’installation

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898, avec une valeur Icu de 4,5 kA selon IEC 60947-2 à 400 V. Il s’intègre dans des environnements de distribution où ces niveaux de coupure correspondent au besoin du tableau. Sa tension de dimensionnement de 400 V, sa tension d’isolement Ui de 500 V et sa tenue aux chocs de 4 kV apportent des caractéristiques électriques adaptées à une utilisation modulaire en courant alternatif 50 à 60 Hz.

Format modulaire 2 pôles compact pour une intégration simple

Grâce à sa largeur de 2 unités de division et à sa profondeur totale de 70 mm, ce disjoncteur se loge facilement dans les coffrets et tableaux modulaires. Sa conception bipolaire avec 2 pôles protégés permet une lecture claire de la fonction dans l’architecture du tableau. Ce format compact est pertinent pour conserver une distribution ordonnée, surtout lorsque plusieurs départs doivent être regroupés dans un espace maîtrisé.

Plage de raccordement pratique pour conducteurs rigides et souples

Ce disjoncteur accepte une large plage de sections, de 1 à 35 mm² en conducteur monofilaire et de 1 à 25 mm² en conducteur multifilaire. Cette souplesse de raccordement aide à l’adapter à différents besoins de câblage en tableau, que ce soit pour des conducteurs rigides ou souples selon la configuration retenue. Pour l’installateur, c’est un point important afin d’assurer une mise en œuvre cohérente avec le reste de l’appareillage modulaire.

Caractéristiques utiles pour l’exploitation et l’environnement de pose

Ce modèle fonctionne en AC sur une fréquence de 50 à 60 Hz, avec une classe de protection IP20, une catégorie de surtension 3 et un degré de pollution 2. Sa classe de limitation énergétique 3 participe à une protection adaptée du circuit en cas de défaut. Il est prévu pour fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, ce qui le rend compatible avec de nombreuses configurations de tableaux et d’environnements techniques.

Un choix pertinent pour compléter un tableau de protection modulaire

Ce disjoncteur bipolaire Quickconnect 10A s’adresse aux professionnels et aux utilisateurs avertis qui recherchent un appareillage modulaire clair à identifier, simple à intégrer et adapté à une protection de ligne en 2 pôles. Il constitue une solution efficace pour équiper ou compléter un tableau avec un disjoncteur 2P courbe C 10A au format compact, particulièrement intéressant lorsqu’on privilégie une pose rapide et une organisation soignée de la distribution électrique.
