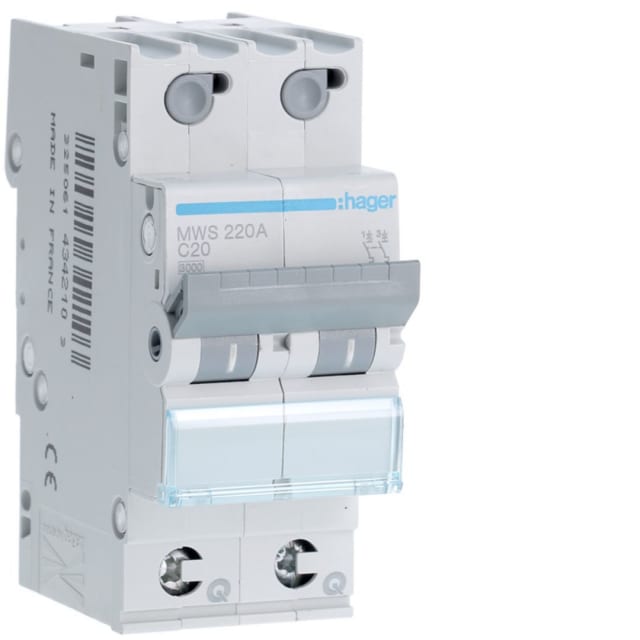

Disjoncteur bipolaire courbe C 20A 3kA quickconnect MWS220A

Disjoncteur bipolaire 20A conçu pour la protection des circuits en courant alternatif

Ce disjoncteur bipolaire courbe C 20A Quickconnect est destiné à la protection des circuits contre les surcharges et les courts-circuits. Son calibre de 20 A convient aux lignes qui demandent une protection franche et stable, tandis que sa configuration 2 pôles assure la coupure des deux conducteurs protégés. C’est un choix adapté pour les tableaux de distribution où l’on recherche un appareillage modulaire clair, compact et simple à intégrer.

Courbe C et pouvoir de coupure 3 kA pour les usages courants en tableau

Grâce à sa courbe de déclenchement C, ce disjoncteur modulaire supporte les appels de courant modérés au démarrage, ce qui le rend pertinent pour de nombreux circuits usuels. Son pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V et à 400 V permet de répondre aux besoins de protections courantes dans les installations basse tension. Sa classe de limitation énergétique 3 contribue également à mieux maîtriser les effets du défaut sur l’installation.

Technologie Quickconnect pour un câblage plus rapide et plus net

La technologie Quickconnect facilite le raccordement et fait gagner du temps au moment du câblage du tableau. Elle s’intègre particulièrement bien dans les chantiers neufs comme en rénovation lorsque l’on souhaite une connexion efficace et une organisation plus propre des départs. Le disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse pour s’adapter aux sections rencontrées dans la distribution modulaire.

Format 2 modules pratique pour les tableaux électriques compacts

Avec une largeur de 2 unités de division et une profondeur totale de 70 mm, ce disjoncteur 2P 20A s’intègre facilement dans un coffret ou un tableau modulaire. Son encombrement maîtrisé permet d’optimiser l’espace disponible tout en conservant une implantation lisible des protections. Ce format est particulièrement intéressant pour les armoires et tableaux où chaque module compte.

Caractéristiques électriques adaptées à une intégration standard

Ce modèle fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des valeurs utiles pour l’intégration dans un ensemble de protection et de distribution électrique cohérent. Le conducteur neutre n’est pas à connexion dédiée, et les deux pôles sont protégés, ce qui correspond à une vraie protection bipolaire.

Utilisation en environnement intérieur de tableau

Ce disjoncteur dispose d’un indice de protection IP20 et d’une catégorie de surtension 3 avec degré de pollution 2, ce qui le destine à une installation dans un environnement de tableau approprié. Sa plage de température de fonctionnement de -25 à 70 °C apporte une bonne amplitude d’usage pour les conditions habituelles rencontrées dans les équipements de distribution. Il convient ainsi aux besoins d’intégration en coffret modulaire lorsque l’on recherche une protection bipolaire 20A bien identifiée.

Un appareillage modulaire pertinent pour la distribution et la protection

Ce disjoncteur bipolaire courbe C 20A 3 kA Quickconnect répond à une logique de protection modulaire simple à mettre en œuvre dans les tableaux électriques. Il associe un calibre courant, une coupure bipolaire, un format 2 modules et une connexion Quickconnect appréciée pour le montage. Pour l’installateur comme pour l’acheteur exigeant, il constitue une solution claire pour compléter une distribution électrique propre, lisible et techniquement cohérente.
