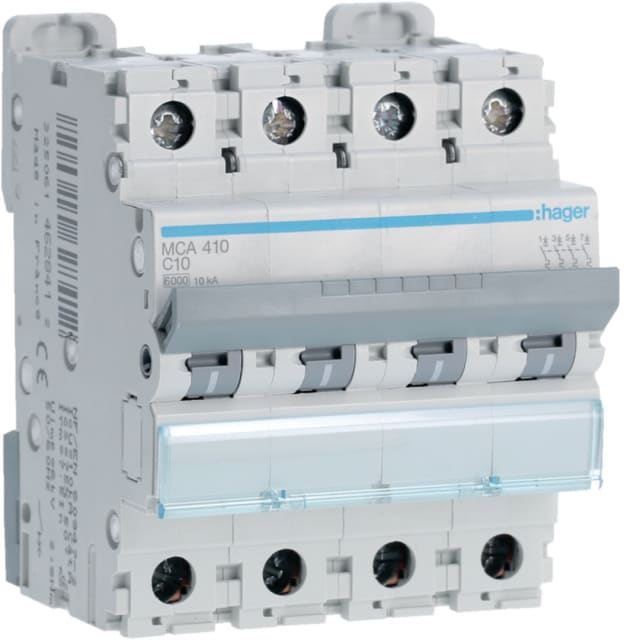

Disjoncteur courbe C 4 pôles 10A 6kA 4 modules MCA410

Disjoncteur quadripolaire 10A pour protection des circuits triphasés

Ce disjoncteur courbe C 4 pôles 10A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations en courant alternatif jusqu’à 400 V. Sa configuration 4P avec 4 pôles protégés convient aux départs triphasés nécessitant une coupure simultanée de l’ensemble des conducteurs actifs. En 4 modules, il s’intègre facilement dans un tableau électrique modulaire tout en conservant un encombrement maîtrisé.

Courbe C adaptée aux usages électriques courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des pointes de courant modérées au démarrage. Elle convient ainsi à de nombreuses applications de distribution électrique et d’alimentation d’équipements standards, en offrant un bon compromis entre protection efficace et continuité d’exploitation. Le calibre 10A le rend pertinent pour des lignes devant rester précisément protégées sans surdimensionnement du disjoncteur.

Pouvoir de coupure 6 kA à 400 V pour une protection modulaire efficace

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 400 V, avec également 10 kA à 230 V selon cette même référence de mesure. Il présente en complément des valeurs Icu jusqu’à 10 kA à 400 V et 20 kA à 230 V selon IEC 60947-2. Ces caractéristiques permettent de l’utiliser dans des tableaux où la tenue au court-circuit doit rester cohérente avec les exigences d’une protection modulaire de distribution.

Format 4 modules pratique pour tableau électrique modulaire

Avec une largeur de 4 unités de division et une profondeur totale de 70 mm, ce disjoncteur quadripolaire s’installe aisément dans les coffrets et tableaux modulaires compatibles. Son indice de protection IP20 correspond à un usage intégré dans une enveloppe adaptée. Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui facilite l’intégration dans différentes configurations de câblage.

Protection des 4 pôles sans neutre raccordé

Ce disjoncteur protège 4 pôles et se distingue par une conception sans neutre à connexion. Cette configuration est adaptée aux installations où les quatre voies actives doivent être protégées individuellement, avec une coupure commune. Pour l’installateur, cela permet de sélectionner un appareil cohérent avec l’architecture exacte du départ à protéger, en évitant les confusions avec les versions 3P+N ou avec neutre non protégé.

Caractéristiques électriques pensées pour l’environnement du tableau

Prévu pour une fréquence de 50 à 60 Hz, ce disjoncteur fonctionne en tension AC avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa classe de limitation énergétique 3 et sa catégorie de surtension 3 en font une solution adaptée à la protection modulaire dans les environnements de distribution électrique courants. Il peut être utilisé dans une plage de température ambiante de fonctionnement de -25 à 70 °C, ce qui apporte une bonne souplesse d’intégration en armoire ou coffret.

Une solution adaptée aux tableaux, protections et distribution électrique

Pour un tableautier, un installateur ou un service maintenance, ce disjoncteur modulaire 4P 10A constitue un choix pertinent dès lors qu’il faut protéger un départ quadripolaire en courbe C dans un format compact. La possibilité d’ajouter des dispositifs supplémentaires permet aussi d’accompagner l’évolution du tableau selon les besoins d’exploitation. C’est un appareil bien adapté aux ensembles de protections et de distribution électrique recherchant une coupure multipolaire claire, un calibrage 10A précis et une intégration simple sur rail modulaire.
