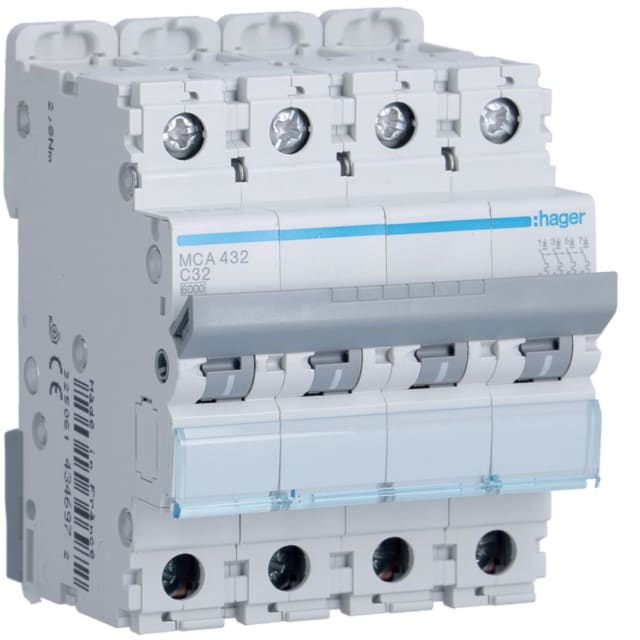

Disjoncteur courbe C 4 pôles 32A 6kA 4 modules MCA432

Disjoncteur courbe C 4 pôles 32A 6kA pour protection tétrapolaire en tableau

Ce disjoncteur modulaire 4 pôles 32A courbe C est conçu pour la protection des circuits électriques en environnement triphasé avec coupure simultanée des quatre pôles protégés. Son calibre de 32 A convient aux installations nécessitant une protection nette et adaptée aux départs de puissance modérée. En version 4 modules, il s’intègre facilement dans un tableau électrique tout en conservant un encombrement maîtrisé.

Courbe C 32A : un déclenchement adapté aux usages courants avec appels de courant

La courbe C permet de protéger efficacement des circuits susceptibles de présenter un courant d’appel au démarrage, comme certains équipements techniques, moteurs de petite puissance ou charges mixtes. Le calibre 32 A apporte une réponse cohérente pour les lignes dédiées qui exigent une protection stable contre les surcharges et les courts-circuits, sans surdimensionner inutilement le départ.

Pouvoir de coupure 6 kA à 400 V et tenue élevée en exploitation

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, avec une valeur Icn de 10 kA à 230 V et un Icu pouvant atteindre 10 kA à 400 V selon IEC 60947-2. Cette configuration le rend adapté aux tableaux où une protection modulaire tétrapolaire est attendue avec un bon niveau de tenue face aux défauts. Sa classe de limitation énergétique 3 participe aussi à limiter les effets thermiques et dynamiques liés aux courts-circuits.

Format 4 modules pour une intégration simple dans les coffrets modulaires

Avec une largeur de 4 unités de division et une profondeur totale de 70 mm, ce disjoncteur s’installe dans les coffrets et tableaux modulaires sans pénaliser l’organisation du câblage. Son format compact est particulièrement intéressant lorsque plusieurs protections doivent cohabiter sur une même rangée. Il peut également recevoir des dispositifs supplémentaires, ce qui facilite les configurations nécessitant des fonctions annexes au tableau.

Protection 4 pôles sans neutre connecté pour circuits spécifiques

Ce disjoncteur protège 4 pôles et se distingue par l’absence de conducteur neutre à connexion. Cette conception répond aux besoins des circuits tétrapolaires où chaque pôle doit être protégé de manière dédiée. Pour l’installateur, cela aide à sélectionner un appareil cohérent avec la structure réelle du départ à protéger et à éviter les confusions avec les versions 3P+N ou autres variantes de la gamme.

Raccordement pratique et compatibilité avec différentes sections de conducteurs

Le raccordement accepte des conducteurs monofiliaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage couvre de nombreux cas d’usage en distribution électrique et permet d’adapter le montage aux contraintes du chantier ou du tableau existant. Le fonctionnement en courant alternatif 400 V, avec une fréquence de 50 à 60 Hz, facilite son intégration dans des installations standards de protection et de distribution.

Caractéristiques utiles pour l’exploitation en ambiance technique

Ce disjoncteur présente une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 6 kV, une catégorie de surtension 3 et un degré de pollution 2. Son indice de protection IP20 le destine à une installation dans une enveloppe adaptée, comme un coffret ou un tableau. Sa plage de fonctionnement de -25 à 70 °C permet son emploi dans des environnements techniques variés, tout en conservant une lecture claire des critères de choix pour les professionnels.
