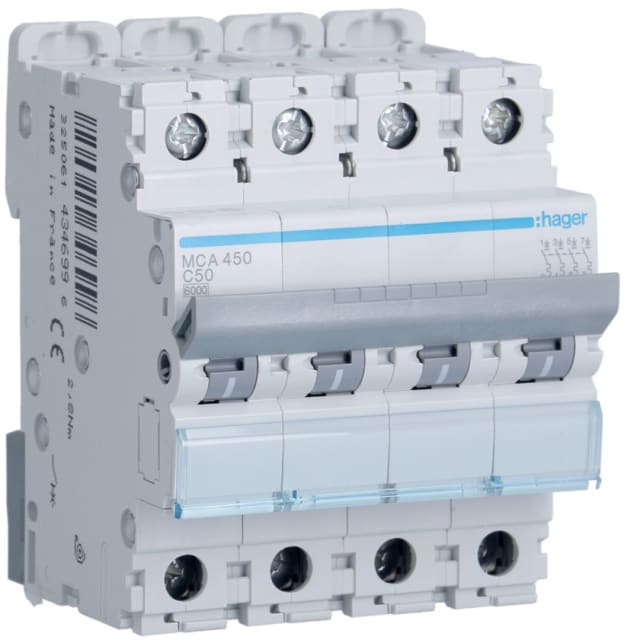

Disjoncteur 4P courbe C 50A 6kA 4 modules MCA450

Disjoncteur quadripolaire 50A pour la protection des circuits triphasés

Ce disjoncteur 4P courbe C 50A 6kA en 4 modules est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits dans les installations triphasées. Sa configuration quadripolaire permet la coupure simultanée des quatre pôles protégés, ce qui en fait une solution adaptée aux tableaux de distribution nécessitant une protection complète sur réseau 400 V AC.

Courbe C adaptée aux charges avec courant d’appel modéré

La courbe de déclenchement C convient particulièrement aux circuits présentant des pointes de courant au démarrage, comme certains équipements techniques, moteurs de faible puissance ou lignes d’alimentation d’usage courant. Elle permet de limiter les déclenchements intempestifs tout en maintenant une protection cohérente de l’installation électrique.

Pouvoir de coupure 6 kA et caractéristiques de protection maîtrisées

Avec un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, ce disjoncteur modulaire répond aux besoins de protection des tableaux où le niveau de court-circuit présumé reste compatible avec cette valeur. Il dispose également d’une classe de limitation énergétique 3, d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV, des données utiles pour l’intégration dans une distribution électrique bien dimensionnée.

Format 4 modules pour une intégration simple dans le tableau

Son encombrement compact de 4 modules facilite l’implantation dans les coffrets et tableaux modulaires. Avec une profondeur totale de 70 mm, il s’intègre facilement sur rail DIN dans les ensembles de protection et de distribution. Ce format est particulièrement apprécié lorsque l’optimisation de l’espace disponible dans le tableau est un critère important.

Raccordement pratique pour conducteurs rigides et souples

Ce modèle accepte le raccordement de conducteurs monofilares de 1 à 35 mm² et de conducteurs multifilaires de 1 à 25 mm². Cette plage de section permet de couvrir de nombreuses configurations de câblage en distribution électrique. L’appareil est conçu sans conducteur neutre à connexion dédiée, avec 4 pôles protégés, pour une lecture claire de sa fonction au moment du choix de la protection.

Compatibilité avec les environnements techniques courants

Prévu pour fonctionner en courant alternatif 50 à 60 Hz, ce disjoncteur supporte une température ambiante de fonctionnement comprise entre -25 et 70 °C. Son indice de protection IP20 et son degré de pollution 2 correspondent à un usage en enveloppe ou tableau adapté. Il peut en outre recevoir des dispositifs supplémentaires, ce qui facilite l’évolution ou l’adaptation de l’appareillage selon les besoins du chantier.

Un choix pertinent pour tableaux de protection et distribution

Ce disjoncteur modulaire 4P 50A est destiné aux applications où l’on recherche une protection quadripolaire compacte, lisible et adaptée à des intensités soutenues. Il convient particulièrement pour les tableaux électriques résidentiels évolués, tertiaires ou techniques, lorsque la cohérence entre calibre 50 A, courbe C, pouvoir de coupure 6 kA et largeur 4 modules est essentielle pour sélectionner la bonne protection.
