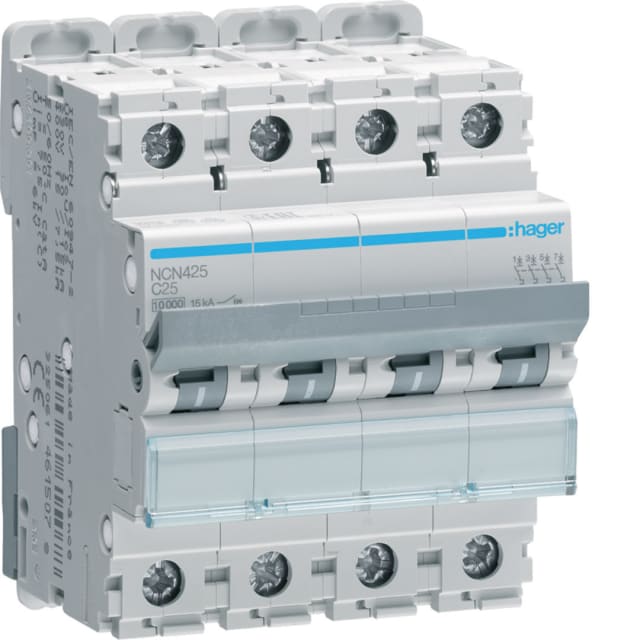

Disjoncteur courbe C 25A 4 pôles 10kA 4 modules NCN425

Disjoncteur courbe C 25A 4 pôles 10kA pour protection tétrapolaire

Ce disjoncteur modulaire 4 pôles 25 A à courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en environnement AC. Son calibre de 25 A et son déclenchement courbe C le rendent particulièrement adapté aux départs nécessitant une bonne tenue aux courants d’appel modérés, comme certains circuits de distribution, équipements triphasés ou lignes alimentant des charges usuelles en tableau électrique. En version quadripolaire avec 4 pôles protégés, il convient aux installations nécessitant une coupure simultanée des conducteurs associés.

Pouvoir de coupure 10 kA pour tableaux électriques exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur répond aux besoins des tableaux où le niveau de court-circuit présumé impose une protection modulaire performante. Les valeurs Icu annoncées selon IEC 60947-2, jusqu’à 15 kA à 400 V et 30 kA à 230 V, apportent une lecture claire de son positionnement sur des applications de distribution basse tension demandant une protection sérieuse et bien dimensionnée. C’est un choix pertinent pour les installations où l’on recherche un appareil modulaire compact sans compromis sur la capacité d’interruption.

Format 4 modules pour une intégration nette dans le coffret

Sa largeur de 4 modules facilite l’implantation dans les coffrets et armoires où l’optimisation de l’espace est essentielle. Avec une profondeur totale de 70 mm, ce disjoncteur s’intègre facilement dans les tableaux modulaires courants tout en conservant un câblage lisible. Ce format est particulièrement intéressant lors de la création ou de l’extension d’un tableau de répartition, lorsque plusieurs départs doivent être protégés de manière structurée et homogène.

Protection quadripolaire sans neutre raccordé

Ce modèle est une version 4 pôles sans conducteur neutre à connexion, avec 4 pôles protégés. Cette configuration permet de répondre aux besoins de certaines distributions tétrapolaires où l’ensemble des pôles actifs doit être protégé de façon équivalente. Pour l’installateur, cela limite les ambiguïtés au moment du choix entre variantes et permet de sélectionner un appareil cohérent avec l’architecture réelle du départ à protéger.

Raccordement souple pour conducteurs rigides et multibrins

Le disjoncteur accepte des sections de conducteur monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement offre une vraie souplesse sur chantier, aussi bien en construction neuve qu’en rénovation de tableau. Elle simplifie l’adaptation aux sections couramment rencontrées sur les départs de puissance modérée, tout en permettant un câblage propre et rationnel dans les enveloppes de distribution.

Tenue électrique adaptée aux contraintes d’exploitation

Prévu pour une tension de dimensionnement de 400 V en courant alternatif 50 à 60 Hz, ce disjoncteur présente également une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 3 et son degré de pollution 2 confirment son usage dans les ensembles de distribution modulaires classiques. Sa classe de limitation énergétique 3 contribue à limiter les effets d’un défaut en aval, ce qui participe à une meilleure maîtrise des contraintes subies par l’installation et les appareillages associés.

Conçu pour fonctionner dans des environnements techniques courants

Ce disjoncteur 25 A 4P 10 kA est donné pour une température ambiante de fonctionnement de -25 à 70 °C, avec un indice de protection IP20. Il peut recevoir des dispositifs supplémentaires, ce qui permet d’envisager des évolutions de l’appareillage selon les besoins du tableau. Sa puissance dissipée de 14,75 W est une donnée utile pour les intégrateurs attentifs à la gestion thermique dans les coffrets, en particulier lorsque plusieurs protections modulaires sont regroupées sur une même rangée.
