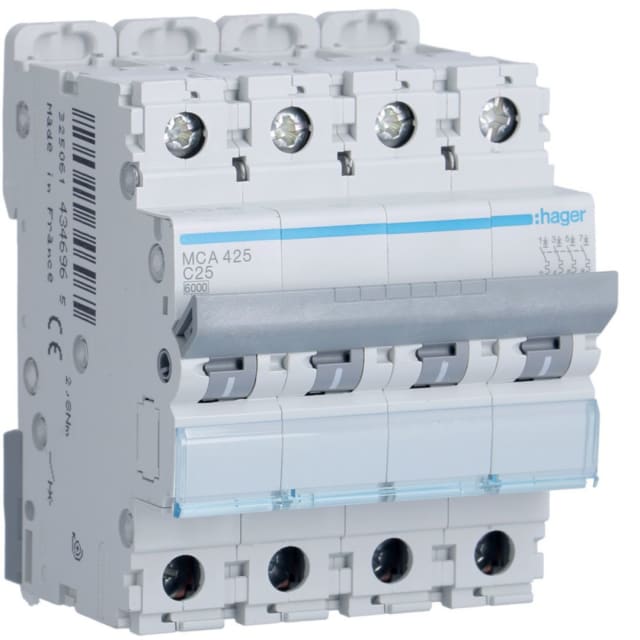

Disjoncteur 4 pôles courbe C 25A 6kA 4 modules MCA425

Disjoncteur quadripolaire 25A courbe C pour protection des circuits triphasés

Ce disjoncteur 4 pôles courbe C 25A 6kA 4 modules est conçu pour la protection des circuits triphasés avec quatre pôles protégés. Son calibre de 25 A convient aux départs nécessitant une coupure simultanée sur l’ensemble des conducteurs actifs, avec une réponse adaptée aux usages courants en distribution électrique. La courbe C permet d’absorber les appels de courant modérés au démarrage tout en assurant une protection efficace contre les surcharges et les courts-circuits.

Format 4 modules pour intégration propre dans le tableau électrique

Avec une largeur de 4 modules et une profondeur totale de 70 mm, ce disjoncteur modulaire s’intègre facilement dans les coffrets et tableaux de répartition. Son encombrement reste maîtrisé pour faciliter l’organisation des protections sur rail DIN, en particulier dans les installations où la lisibilité et l’optimisation de l’espace sont importantes.

Pouvoir de coupure 6kA en 400V et tenue renforcée en court-circuit

Ce modèle offre un pouvoir de coupure assigné de 6 kA en 400 V selon EN 60898, avec un Icu de 10 kA selon IEC 60947-2 à 400 V et 20 kA à 230 V. Cette configuration le rend adapté à la protection des circuits de distribution lorsque le niveau de court-circuit attendu exige un appareil modulaire capable d’interrompre le défaut dans de bonnes conditions. Sa classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer en cas de défaut.

Protection 4 pôles sans neutre associé pour coupure homogène

Le disjoncteur dispose de 4 pôles protégés et ne prévoit pas de conducteur neutre à connexion. Cette architecture répond aux besoins des circuits où chaque pôle doit bénéficier du même niveau de protection. Elle est particulièrement pertinente pour certaines distributions tétrapolaires, en garantissant une coupure homogène et une protection cohérente sur les quatre voies.

Raccordement souple ou rigide pour une mise en œuvre plus pratique

Ce disjoncteur accepte des conducteurs monofilaire de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement facilite son adaptation aux différentes sections rencontrées en armoire ou en tableau. Le montage est ainsi plus souple, que l’installation soit réalisée avec des fils rigides ou des conducteurs souples selon les contraintes du chantier et du câblage.

Caractéristiques électriques adaptées aux réseaux AC 50 à 60 Hz

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent un niveau adapté aux environnements de distribution électrique modulaires. La catégorie de surtension 3 et le degré de pollution 2 confirment son emploi dans les ensembles de protection et de répartition usuels.

Utilisation stable dans une large plage de températures

Ce modèle peut fonctionner dans une plage de température ambiante étendue de -25 à +70 °C, ce qui permet son intégration dans des environnements techniques variés. Son indice de protection IP20 correspond à une installation en tableau ou coffret, où l’appareil est destiné à être protégé contre les contacts directs une fois intégré dans son enveloppe.

Un choix pertinent pour la distribution et la protection modulaire

Ce disjoncteur 4P 25A courbe C 6kA répond aux besoins de protection dans les tableaux électriques dédiés à la distribution modulaire. Il convient lorsque l’on recherche un appareil quadripolaire compact, avec coupure sur quatre pôles, compatibilité avec accessoires additionnels et caractéristiques électriques adaptées aux circuits de puissance en environnement tertiaire ou résidentiel technique. C’est une solution claire pour sécuriser un départ avec un niveau de protection précis et un format facile à intégrer.
