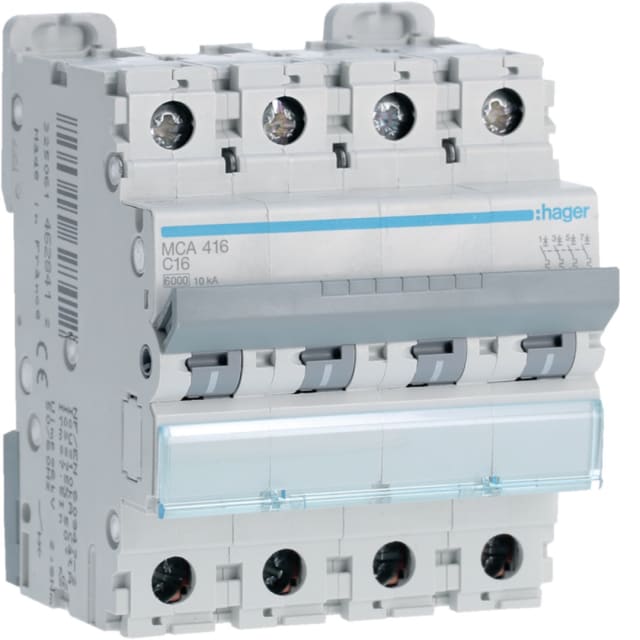

Disjoncteur tétrapolaire courbe C 16A 6kA MCA416

Disjoncteur tétrapolaire 16A pour la protection des circuits triphasés

Ce disjoncteur tétrapolaire courbe C 16A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations triphasées. Sa configuration 4 pôles protège l’ensemble des conducteurs actifs, avec un calibre de 16 A adapté à de nombreux départs en tableau électrique. Son format modulaire 4 pas facilite l’intégration dans les coffrets et tableaux de distribution courants, tout en conservant une implantation propre et rationnelle.

Courbe C : un bon équilibre pour les usages les plus courants

La courbe de déclenchement C convient particulièrement aux circuits présentant des appels de courant modérés au démarrage. Elle est bien adaptée aux applications courantes en environnement résidentiel, tertiaire ou technique, notamment lorsque les équipements raccordés nécessitent une protection stable sans déclenchements intempestifs liés aux pointes habituelles d’enclenchement. Ce positionnement en fait un choix cohérent pour les départs triphasés devant conjuguer protection et continuité d’exploitation.

Pouvoir de coupure 6 kA et tenue électrique adaptée au tableau

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, avec une tension de dimensionnement de 400 V en courant alternatif. Il bénéficie également d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV, des caractéristiques utiles pour les environnements de distribution où la robustesse électrique de l’appareillage compte dans le choix du matériel. Sa classe de limitation énergétique 3 participe aussi à une meilleure maîtrise des effets d’un défaut en aval.

4 pôles protégés sans neutre raccordé

Le disjoncteur intègre 4 pôles au total et 4 pôles protégés, sans conducteur neutre à connexion. Cette architecture répond aux besoins des circuits tétrapolaires spécifiques où la coupure et la protection doivent porter sur quatre conducteurs actifs. Pour l’installateur, cela permet de sélectionner un appareil cohérent avec la structure exacte du départ à protéger, en évitant les confusions avec les versions 3P+N ou autres variantes voisines.

Format modulaire pratique pour l’intégration en coffret

Avec une largeur de 4 unités de division et une profondeur totale de 70 mm, ce disjoncteur trouve naturellement sa place dans les tableaux de distribution modulaires. Son encombrement maîtrisé simplifie l’organisation des rangées, en particulier lorsque plusieurs départs doivent être regroupés dans un espace limité. Il peut en outre recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer l’appareillage selon les besoins du tableau et les fonctions attendues sur l’installation.

Raccordement souple pour différentes sections de conducteurs

Ce modèle accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment de l’installation, aussi bien pour des départs standard que pour certaines configurations nécessitant une section plus importante. L’appareil fonctionne en 50 à 60 Hz et s’intègre dans des montages courants avec un degré de protection IP20, adapté à une mise en œuvre dans un coffret ou une enveloppe prévue à cet effet.

Un choix pertinent pour les tableaux de protection et de distribution

Ce disjoncteur modulaire 4P 16A répond aux attentes des professionnels et des acheteurs exigeants recherchant un appareillage clair à identifier pour la protection d’un circuit tétrapolaire. Sa combinaison 16 A, courbe C, 6 kA et 4 modules en fait une solution lisible pour équiper ou compléter un tableau de protections et de distribution électrique, avec des caractéristiques techniques précises qui facilitent le bon dimensionnement du départ concerné.
