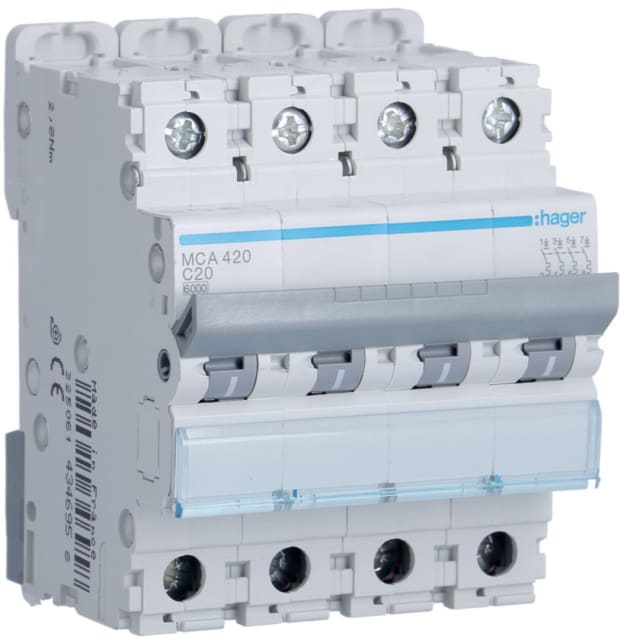

Disjoncteur courbe C 20A 4P 6kA 4 modules MCA420

Disjoncteur quadripolaire 20A pour protection des circuits triphasés

Ce disjoncteur courbe C 20A 4P 6kA en 4 modules est conçu pour la protection des circuits contre les surcharges et les courts-circuits dans les tableaux électriques. Sa configuration quadripolaire permet de couper simultanément les quatre pôles protégés, ce qui le rend particulièrement adapté aux installations triphasées sans neutre raccordé. Avec son calibre de 20 A, il convient aux départs nécessitant une protection modulaire précise et lisible dans les environnements résidentiels, tertiaires et techniques.

Courbe C adaptée aux appels de courant modérés

La courbe de déclenchement C est indiquée pour les circuits présentant des pointes de courant au démarrage, comme certains équipements motorisés, auxiliaires techniques ou lignes d’alimentation spécifiques. Elle offre un bon équilibre entre protection contre les défauts et tolérance aux appels de courant modérés, ce qui évite les déclenchements inadaptés tout en maintenant un niveau de protection cohérent pour l’installation.

Pouvoir de coupure 6 kA à 400 V et conception pour réseau AC

Ce modèle est prévu pour une tension de dimensionnement de 400 V en courant alternatif, à une fréquence de 50 à 60 Hz. Son pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898 en fait une solution adaptée à de nombreux tableaux de distribution modulaires. Les données de tenue électrique complètent ce positionnement avec une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 6 kV et une classe de limitation énergétique 3, utile pour mieux maîtriser les effets d’un défaut sur l’installation.

Format 4 modules pour intégration simple dans le tableau

Avec une largeur de 4 modules et une profondeur totale de 70 mm, ce disjoncteur s’intègre facilement dans les coffrets et tableaux modulaires. Son encombrement maîtrisé facilite l’organisation des rangées, notamment lorsqu’il faut protéger plusieurs départs triphasés dans un espace rationalisé. Le montage en appareillage encastré ou en tableau permet une implantation propre dans des configurations variées.

Raccordement souple ou rigide pour une mise en œuvre pratique

Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de connexion apporte de la souplesse au moment du câblage, que l’installation soit réalisée en fil rigide ou en conducteur souple selon les contraintes du chantier et du coffret. Pour l’installateur, cela simplifie l’adaptation aux sections réellement utilisées sur le départ protégé.

Protection modulaire pensée pour les conditions d’usage courantes

Ce disjoncteur bénéficie d’un indice de protection IP20, d’une catégorie de surtension 3 et d’un degré de pollution 2. Il est conçu pour fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, ce qui permet son emploi dans des environnements techniques exigeants, sous réserve d’une intégration conforme dans un tableau adapté. Sa puissance dissipée de 10,87 W est également une donnée utile pour anticiper l’échauffement dans les enveloppes fortement équipées.

Un choix pertinent pour la protection sélective des départs 4P

Ce disjoncteur modulaire 4P 20A constitue un choix pertinent lorsqu’il faut protéger un départ quadripolaire avec une coupure simultanée des pôles et une courbe C adaptée aux usages électriques courants. Son format compact, sa compatibilité avec des accessoires additionnels et ses caractéristiques de raccordement en font une référence efficace pour compléter un tableau de distribution avec une protection claire, technique et facile à intégrer.
