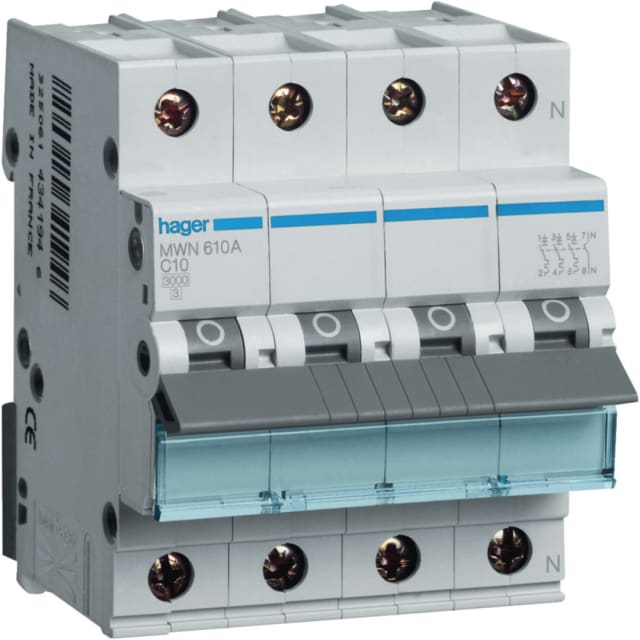

Disjoncteur triphasé+neutre courbe C 10A 3kA MWN610A

Disjoncteur triphasé + neutre 10A pour la protection des circuits en tableau

Ce disjoncteur triphasé + neutre courbe C 10A est conçu pour assurer la protection des départs en distribution triphasée avec neutre. Son format 3P+N permet de couper simultanément les trois phases et le neutre, ce qui en fait une solution adaptée aux circuits nécessitant une protection modulaire cohérente dans un tableau électrique. Avec son calibre 10 A, il convient aux installations où l’on recherche une protection précise des lignes alimentées en 400 V AC.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits pouvant présenter un courant d’appel modéré au démarrage. Elle offre un bon compromis entre protection des conducteurs et continuité d’exploitation sur de nombreux usages techniques. Ce type de déclenchement convient bien lorsque l’installation doit supporter des mises sous tension sans provoquer de coupures intempestives, tout en conservant une protection efficace contre les surcharges et les courts-circuits.

Configuration 3 pôles protégés avec neutre raccordé

Ce modèle dispose de 4 pôles au total, avec 3 pôles protégés et un neutre à raccorder. Cette architecture est particulièrement recherchée pour les départs triphasés avec conducteur neutre, lorsque la lisibilité du câblage et la coupure groupée sont importantes dans le coffret. Elle facilite l’intégration dans les tableaux de répartition modulaires et répond aux besoins des installations où la distribution triphasée doit rester claire, compacte et bien structurée.

Pouvoir de coupure 3 kA et encombrement modulaire 4 unités

Son pouvoir de coupure assigné atteint 3 kA selon EN 60898 à 230 V comme à 400 V, avec un Icu de 4,5 kA selon IEC 60947-2 à 400 V. Cette combinaison le destine aux applications modulaires de protection où le niveau de court-circuit compatible avec le tableau est maîtrisé. Son encombrement de 4 modules permet une implantation simple sur rail dans les coffrets, sans sacrifier la séparation des pôles ni le confort de raccordement.

Raccordement souple ou rigide pour une installation pratique

Le disjoncteur accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse lors du câblage, aussi bien en création de tableau qu’en remplacement d’un appareillage existant. Elle permet de s’adapter à différentes sections de conducteurs selon le circuit protégé, tout en conservant une connexion compatible avec les exigences habituelles d’un tableau de distribution.

Caractéristiques électriques pensées pour l’environnement du tableau

Ce disjoncteur modulaire fonctionne en courant alternatif 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 contribue à mieux contenir l’énergie laissée passer en cas de défaut. Sa catégorie de surtension 3 et son degré de pollution 2 le destinent à un usage en environnement de tableau électrique, avec un indice de protection IP20 au niveau de l’appareil.

Format compact et conditions d’utilisation adaptées aux installations techniques

Avec une profondeur totale de 70 mm, ce modèle s’intègre facilement dans les coffrets et tableaux modulaires compatibles. Il est prévu pour fonctionner dans une plage de température ambiante de -25 à 70 °C, ce qui facilite son emploi dans des environnements techniques variés. Sa puissance dissipée de 5,8 W est également à prendre en compte dans l’organisation thermique du tableau, notamment lorsque plusieurs protections modulaires sont regroupées sur une même rangée.
