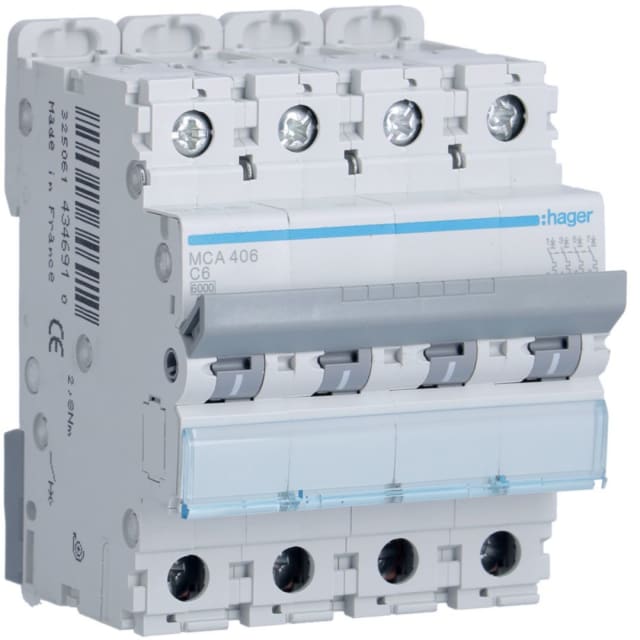

Disjoncteur 4 pôles 6A courbe C 6kA MCA406

Disjoncteur 4 pôles 6A courbe C pour protection modulaire en tableau

Ce disjoncteur 4 pôles 6A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations en courant alternatif. Son format quadripolaire permet la coupure et la protection simultanées de 4 pôles protégés, ce qui le rend particulièrement adapté aux réseaux triphasés sans neutre raccordé. En largeur 4 modules, il s’intègre proprement dans un tableau électrique modulaire tout en conservant une implantation compacte.

Courbe C et calibre 6A : un choix adapté aux circuits avec courant d’appel modéré

Avec un calibre de 6 A et une courbe de déclenchement C, ce disjoncteur convient aux circuits qui peuvent présenter un courant d’appel modéré à la mise sous tension. Cette configuration est pertinente pour des départs nécessitant une protection précise sans surdimensionnement, tout en conservant une bonne tenue aux pointes transitoires usuelles. C’est une solution cohérente lorsque l’on recherche un disjoncteur modulaire quadripolaire pour une protection sélective et lisible au tableau.

Pouvoir de coupure 6 kA à 400 V pour la protection des installations

Ce modèle offre un pouvoir de coupure assigné selon EN 60898 de 6 kA à 400 V, avec également 10 kA à 230 V selon la même norme. Il dispose en complément d’un pouvoir de coupure Icu de 10 kA à 400 V et de 20 kA à 230 V selon IEC 60947-2. Ces caractéristiques permettent d’envisager son emploi dans des ensembles de distribution modulaires où le niveau de protection doit rester en adéquation avec les contraintes du circuit. Sa classe de limitation énergétique 3 participe aussi à une meilleure maîtrise des effets liés aux défauts.

Format 4 modules et montage sur tableau pour une intégration simple

Grâce à son encombrement de 4 unités de division et à sa profondeur totale de 70 mm, ce disjoncteur s’installe facilement dans les coffrets et tableaux de distribution compatibles. Son architecture quadripolaire simplifie l’organisation des départs triphasés en regroupant la protection dans un seul appareil. Il peut également recevoir des dispositifs supplémentaires, ce qui facilite l’adaptation de l’appareillage en fonction de l’évolution de l’installation ou des besoins d’exploitation.

Raccordement souple ou rigide pour une mise en œuvre polyvalente

Ce disjoncteur accepte des conducteurs monofilaires de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien en création de tableau qu’en remplacement d’un appareil existant. L’absence de neutre à connexion confirme son positionnement sur des configurations 4 pôles protégés dédiées à certaines distributions spécifiques en triphasé.

Caractéristiques électriques adaptées aux environnements techniques courants

Prévu pour une tension de dimensionnement de 400 V en AC et une fréquence de 50 à 60 Hz, ce disjoncteur présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à un usage dans les environnements techniques habituels des tableaux de distribution. L’indice de protection IP20 rappelle qu’il est destiné à être installé dans une enveloppe ou un coffret assurant la protection adaptée de l’ensemble.

Un disjoncteur quadripolaire pensé pour les conditions d’exploitation du terrain

Ce modèle fonctionne dans une plage de température ambiante étendue de -25 à 70 °C, ce qui facilite son intégration dans des contextes d’exploitation variés. Sa puissance dissipée de 5,44 W est à prendre en compte lors du dimensionnement thermique du tableau, en particulier lorsque plusieurs protections sont regroupées dans un même coffret. Pour l’installateur comme pour le mainteneur, ce disjoncteur 4 pôles 6A courbe C 6kA constitue ainsi un choix pertinent pour protéger proprement un départ quadripolaire au sein d’une distribution modulaire.
