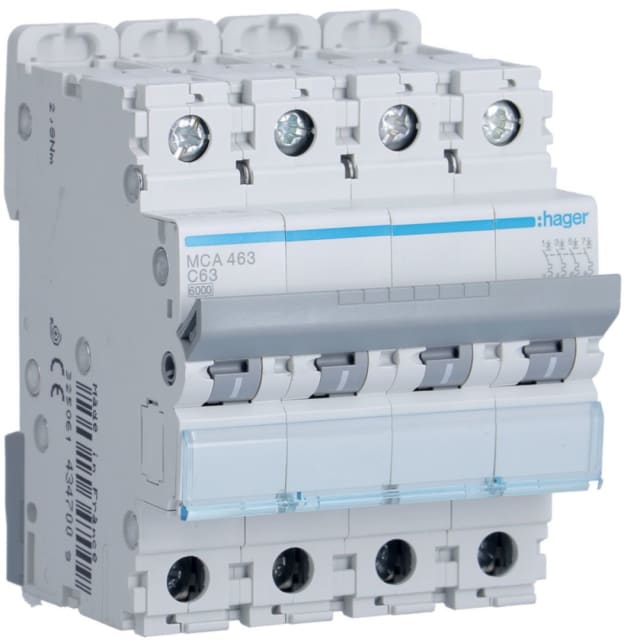

Disjoncteur 4 pôles courbe C 63A 6kA 4 modules MCA463

Disjoncteur quadripolaire 63A pour protection des circuits triphasés avec neutre

Ce disjoncteur 4 pôles courbe C 63A 6kA est conçu pour la protection des départs électriques en réseau AC jusqu’à 400 V. Son format quadripolaire permet la coupure simultanée des quatre conducteurs protégés, ce qui le rend particulièrement adapté aux installations triphasées avec répartition sur 4 pôles. Avec un calibre de 63 A, il convient aux lignes de puissance, aux tableaux de distribution et aux circuits nécessitant une protection modulaire à intensité élevée dans un encombrement de 4 modules.

Courbe C adaptée aux charges usuelles et aux appels de courant modérés

La courbe de déclenchement C est destinée aux circuits présentant un appel de courant modéré au démarrage. Elle convient donc à de nombreux usages en distribution électrique, notamment pour l’alimentation de circuits techniques, d’équipements tertiaires, de petits moteurs ou de charges mixtes. Ce profil de déclenchement permet de limiter les coupures intempestives tout en assurant la protection contre les surcharges et les courts-circuits dans le cadre d’une installation correctement dimensionnée.

Pouvoir de coupure 6 kA à 400 V et tenue électrique adaptée aux tableaux modulaires

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, avec 10 kA à 230 V. Il présente également une valeur Icu de 10 kA à 400 V selon IEC 60947-2, ainsi qu’une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Ces caractéristiques en font une solution pertinente pour les tableaux de protection et de distribution où la cohérence entre calibre, niveau de coupure et environnement d’installation est essentielle.

Format 4 modules pour intégration simple dans un tableau électrique

Avec une largeur de 4 modules et une profondeur totale de 70 mm, ce disjoncteur modulaire s’intègre facilement dans les coffrets et tableaux sur rail prévus pour l’appareillage standard. Son encombrement maîtrisé facilite l’organisation de la rangée, en particulier lorsque plusieurs protections doivent être regroupées dans un espace limité. Le montage en tableau est ainsi plus lisible et plus rationnel pour les installations neuves comme pour les remplacements ciblés.

Raccordement pratique pour sections de conducteurs courantes en distribution

Ce disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte une vraie souplesse au moment du câblage, que ce soit sur des départs de puissance, des liaisons de tableau ou des circuits techniques nécessitant une section plus importante. L’utilisateur bénéficie ainsi d’une compatibilité adaptée aux configurations de distribution les plus fréquentes en environnement résidentiel évolué, tertiaire ou technique.

Protection modulaire pensée pour un usage en courant alternatif 50 à 60 Hz

Prévu pour une alimentation en courant alternatif, ce disjoncteur fonctionne sur une plage de fréquence de 50 à 60 Hz. Il protège 4 pôles sans conducteur neutre dédié à la connexion, avec une catégorie de surtension 3, un degré de pollution 2 et un indice de protection IP20. Sa classe de limitation énergétique 3 contribue également à une meilleure maîtrise des effets d’un défaut en aval, ce qui en fait un choix cohérent pour la protection des circuits au sein d’une architecture modulaire bien structurée.

Bon choix pour tableaux de répartition, départs puissants et installations techniques

Grâce à son calibre 63 A, sa coupure quadripolaire et sa courbe C, ce disjoncteur répond aux besoins de protection sur des départs triphasés de distribution, des sous-tableaux, des circuits d’alimentation d’équipements et des installations nécessitant une coupure simultanée sur 4 pôles. Il peut également recevoir des dispositifs supplémentaires, ce qui permet d’envisager une intégration plus complète dans un ensemble modulaire selon les besoins du tableau. C’est un appareil particulièrement pertinent lorsqu’on recherche une protection 4P compacte, claire à intégrer et adaptée aux usages techniques courants.

Caractéristiques utiles pour l’exploitation et l’environnement d’installation

Ce modèle fonctionne dans une plage de température ambiante de -25 à 70 °C et présente une puissance dissipée de 25,7 W. Ces données sont importantes pour l’étude du tableau, notamment lorsque plusieurs protections sont juxtaposées ou lorsque l’environnement impose une attention particulière à l’échauffement et à la ventilation interne du coffret. Pour l’installateur comme pour le mainteneur, ces informations permettent de sélectionner un disjoncteur 4 pôles 63A cohérent avec les contraintes réelles du chantier.
