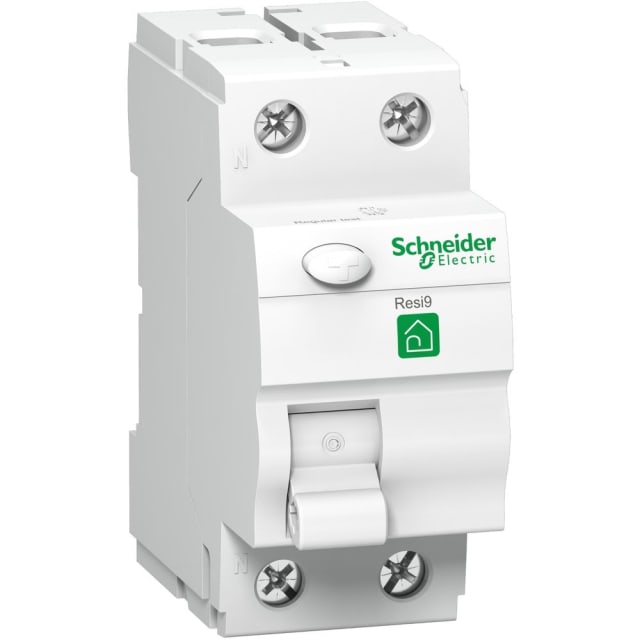

Interrupteur différentiel type A 2P 40A 30mA R9R01240

Une protection différentielle 30 mA adaptée aux usages résidentiels courants

Cet interrupteur différentiel type A 2P 40A 30 mA de la gamme Resi9 est conçu pour assurer la coupure automatique d’un circuit en cas de défaut d’isolement. Sa sensibilité de 30 mA permet de protéger efficacement les personnes contre les risques liés aux contacts directs ou indirects, tout en répondant aux besoins des tableaux électriques domestiques et des distributions monophasées.

Type A : recommandé pour les circuits avec équipements électroniques

Le type A convient aux circuits susceptibles de générer des composantes de courant différentiel pulsé, notamment lorsque l’installation alimente des appareils équipés d’électronique de puissance. Il constitue ainsi un choix pertinent pour des usages modernes où l’on retrouve fréquemment électroménager, automatismes ou équipements de confort. Ce positionnement technique permet d’adapter la protection différentielle au comportement réel des charges raccordées.

Calibre 40 A en 2 pôles pour une intégration claire dans le tableau

Avec un courant nominal de 40 A et une configuration 2 pôles, cet appareil est destiné aux installations en 230 V. Son format modulaire de 2 unités facilite son intégration sur rail DIN dans un coffret ou un tableau de distribution. Cette conception permet une implantation propre, lisible et cohérente dans les ensembles résidentiels où l’optimisation de l’espace et la simplicité de câblage sont importantes.

Déclenchement instantané pour isoler rapidement le circuit concerné

Ce modèle fonctionne sans temporisation sélective ni micro-retard. Son déclenchement instantané est adapté aux circuits qui nécessitent une réaction immédiate en présence d’un défaut différentiel. Il contribue ainsi à isoler rapidement la ligne concernée afin de limiter l’exposition au risque et de simplifier l’identification de la zone à contrôler lors d’une intervention sur l’installation.

Caractéristiques électriques pensées pour un usage en tableau modulaire

L’appareil fonctionne en 50/60 Hz, avec une tension assignée de 230 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa résistance conditionnelle au court-circuit atteint 6 kA, avec une résistance aux courants de choc de 0,25 kA. Ces valeurs en font une protection différentielle adaptée à une mise en œuvre dans un environnement modulaire résidentiel, avec des performances cohérentes pour la protection et la continuité d’exploitation du tableau.

Raccordement pratique et montage sur rail DIN

Prévu pour un montage sur barre DIN, cet interrupteur différentiel accepte des sections de conducteurs monofilaires de 1 à 35 mm² et multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment de l’installation, que ce soit dans le cadre d’un tableau neuf, d’une rénovation ou d’une extension. La profondeur totale de 44 mm et les dimensions d’appareil bien maîtrisées facilitent également son intégration dans les enveloppes modulaires.

Une conception adaptée aux contraintes d’exploitation courantes

Son indice de protection IP20, son degré de pollution 2 et sa température de fonctionnement de -25 à +40 °C correspondent aux conditions habituelles d’installation en tableau électrique. Sa finition blanche s’intègre naturellement dans l’esthétique des appareillages modulaires de la gamme Resi9. Il peut aussi recevoir des dispositifs supplémentaires, ce qui permet d’envisager plus facilement certaines évolutions du tableau selon les besoins du chantier.
