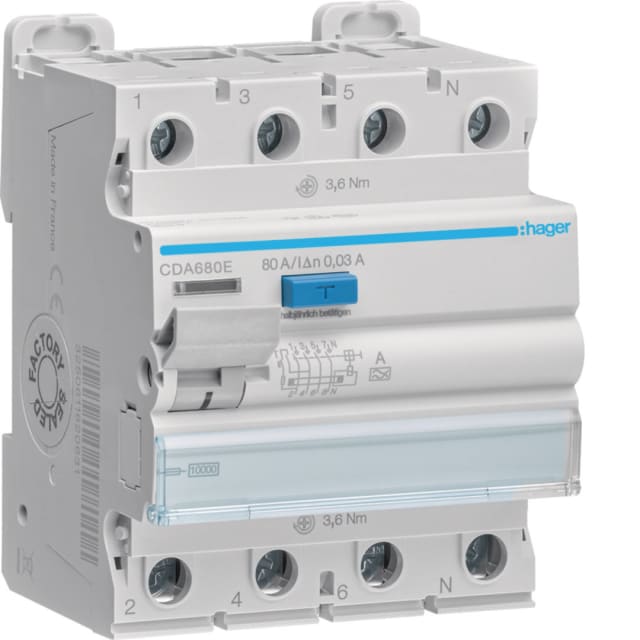

Interrupteur différentiel type A 3P+N 80A 30mA CDA680E

Interrupteur différentiel type A 3P+N 80A 30mA pour protection des personnes et des circuits

L’interrupteur différentiel type A 3P+N 80A 30mA CDA680E est conçu pour assurer une coupure rapide en cas de défaut d’isolement, avec une sensibilité de 30 mA adaptée à la protection des personnes. Son calibre de 80 A permet de l’intégrer dans des tableaux électriques alimentant des installations triphasées avec neutre, tout en conservant une réserve de courant adaptée aux distributions de puissance plus soutenues.

Configuration 4 pôles adaptée aux installations triphasées avec neutre

Grâce à sa configuration 3P+N, cet interrupteur différentiel surveille simultanément les trois phases et le neutre. Ce format 4 pôles convient particulièrement aux tableaux de répartition nécessitant une protection différentielle complète sur des départs triphasés. Sa largeur de 4 modules facilite son intégration dans les coffrets modulaires sur rail DIN, avec un encombrement maîtrisé pour les montages neufs comme pour les remplacements.

Détection type A pour les usages comportant des courants différentiels pulsés

Le type A permet la détection des défauts en courant alternatif ainsi que des composantes continues pulsées, ce qui en fait un choix pertinent pour les circuits alimentant des équipements électroniques ou des usages générant ce type de défaut. Cette technologie élargit les possibilités d’emploi par rapport à un différentiel limité aux seuls défauts sinusoïdaux, tout en répondant aux besoins courants des installations modernes en habitat, petit tertiaire ou locaux techniques.

Calibre 80 A et tenue électrique pensée pour les tableaux de distribution

Avec un courant nominal de 80 A, une tension assignée de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, ce modèle est dimensionné pour une utilisation dans des ensembles de distribution basse tension exigeants. Sa résistance au court-circuit Icw de 10 kA et sa tenue aux courants de choc de 3 kA apportent une base technique cohérente pour les environnements de tableau où la stabilité de fonctionnement et la bonne coordination des protections sont essentielles.

Montage sur rail DIN et raccordement pratique en coffret

Prévu pour un montage sur barre DIN, le CDA680E s’installe facilement dans les tableaux modulaires. Sa profondeur totale de 70 mm reste compatible avec les architectures de coffrets courantes. Le raccordement accepte des conducteurs monofilaire de 1 à 50 mm² et multifilaire de 1 à 35 mm², ce qui apporte de la souplesse au moment du câblage, aussi bien pour l’alimentation que pour les départs associés selon la conception du tableau.

Exploitation sécurisée et compatibilité avec accessoires complémentaires

Cet interrupteur différentiel dispose d’un dispositif de verrouillage, un point utile pour les interventions, la consignation ou la limitation des manipulations non souhaitées. Il peut également recevoir des dispositifs supplémentaires, ce qui permet d’envisager une intégration plus complète dans une architecture de protection modulaire. Cette compatibilité est intéressante pour les tableaux nécessitant une évolution, une adaptation fonctionnelle ou une maintenance structurée.

Caractéristiques d’environnement et d’intégration en enveloppe

Son indice de protection IP20 correspond à une utilisation à l’intérieur d’un coffret ou d’une armoire adaptée. L’appareil fonctionne dans une plage de température ambiante de -25 à 70 °C, avec un degré de pollution 2, ce qui répond aux conditions d’emploi habituelles en tableau électrique protégé. La puissance dissipée de 15,8 W est également une donnée utile pour anticiper l’échauffement global dans les ensembles compacts ou fortement équipés.

Une solution claire pour composer un tableau différentiel triphasé 30 mA

Ce modèle réunit les caractéristiques attendues pour constituer ou compléter un tableau avec protection différentielle triphasée type A : 3P+N, 80 A, sensibilité 30 mA, format modulaire 4 pas et montage rail DIN. Il convient particulièrement lorsque l’objectif est de protéger efficacement des circuits triphasés avec neutre, tout en conservant une lecture simple des caractéristiques essentielles au moment du choix, du câblage et de l’intégration dans le coffret.
