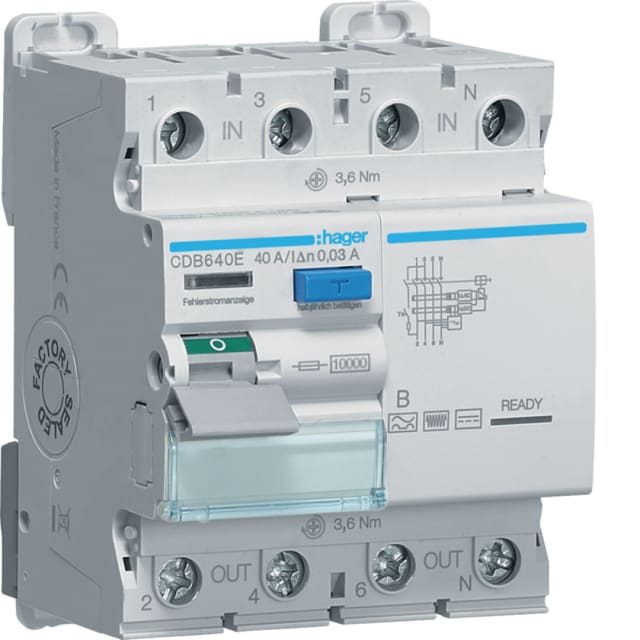

Interrupteur différentiel tétrapolaire 40A 30mA type B CDB640E

Interrupteur différentiel tétrapolaire 40 A 30 mA type B pour circuits triphasés

Cet interrupteur différentiel tétrapolaire 3P+N est conçu pour la protection des personnes et la surveillance des défauts d’isolement sur les installations en 400 V. Avec un courant nominal de 40 A et une sensibilité de 30 mA, il assure une coupure rapide en cas de fuite à la terre tout en s’intégrant facilement dans un tableau modulaire grâce à son format 4 modules sur barre DIN.

Détection type B adaptée aux courants résiduels complexes

Le type B est destiné aux environnements où les équipements peuvent générer des courants différentiels plus complexes que les formes classiques. Il convient particulièrement lorsque l’installation alimente des usages intégrant de l’électronique de puissance, des variateurs, redresseurs ou autres charges susceptibles de produire des composantes résiduelles spécifiques. Ce positionnement en fait un choix pertinent pour les tableaux où un différentiel standard ne serait pas adapté au niveau de détection attendu.

Sensibilité 30 mA pour la protection différentielle des personnes

Avec un seuil de déclenchement de 30 mA, cet interrupteur différentiel répond au niveau de sensibilité recherché pour la protection des personnes contre les contacts indirects. Il agit en complément des disjoncteurs divisionnaires, qui protègent quant à eux les circuits contre les surcharges et les courts-circuits. Son calibre 40 A permet de l’intégrer sur des départs ou rangées nécessitant une protection différentielle dédiée tout en conservant une lecture claire de l’architecture du tableau.

Format modulaire 4 pôles pratique à intégrer dans le tableau

Son encombrement de 4 unités de division facilite l’implantation dans les coffrets modulaires. Le montage sur rail DIN simplifie la pose en tableau, en neuf comme en rénovation. La profondeur totale de 70 mm aide à anticiper l’intégration dans les enveloppes existantes, tandis que la version 4 pôles permet la coupure simultanée des conducteurs actifs d’une alimentation triphasée avec neutre.

Caractéristiques électriques pensées pour une exploitation exigeante

Ce modèle fonctionne en 50 Hz avec une tension assignée de 400 V et une tension d’isolement Ui de 400 V. Sa tenue aux chocs de 4 kV et sa résistance au courant de choc de 5 kA participent à une exploitation cohérente dans des tableaux exposés aux contraintes électriques courantes. La résistance au court-circuit de 10 kA constitue un point important pour le choix d’un appareil destiné à des ensembles de distribution où le niveau de performance doit rester compatible avec le reste de l’appareillage.

Raccordement souple et accessoires possibles

L’appareil accepte des conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui facilite son adaptation à de nombreuses configurations de câblage en armoire ou tableau. La possibilité d’ajouter des dispositifs complémentaires apporte davantage de souplesse pour les montages nécessitant une signalisation ou des fonctions annexes. La présence d’un dispositif de verrouillage peut également être appréciée pour sécuriser certaines opérations d’intervention ou d’exploitation.

Un choix pertinent pour les installations techniques à besoin différentiel spécifique

Grâce à sa configuration tétrapolaire, sa sensibilité 30 mA et sa technologie type B, cet interrupteur différentiel répond aux besoins des installations triphasées qui demandent une protection différentielle plus ciblée. Il s’adresse aux intégrations où la nature des charges impose une détection adaptée, tout en conservant un format modulaire clair, une plage de raccordement confortable et une mise en œuvre compatible avec les tableaux de distribution actuels.
