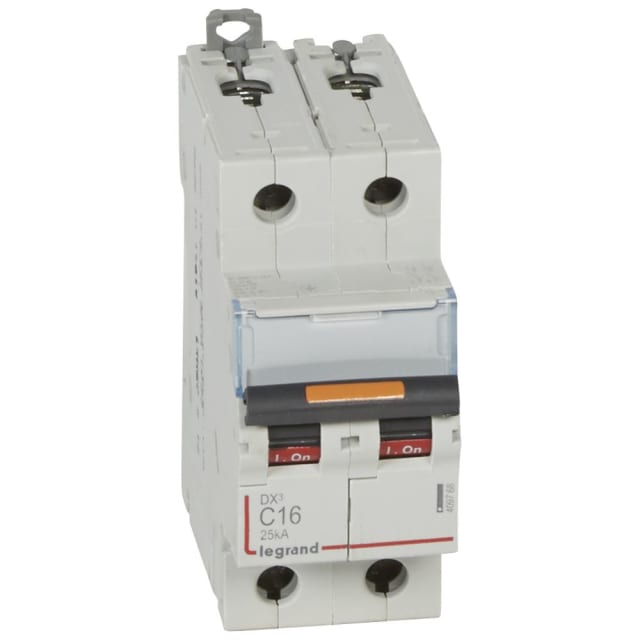

Disjoncteur bipolaire DX³ courbe C 16A 25kA 409768

Disjoncteur bipolaire 16A pour la protection des circuits en 230/400 V

Ce disjoncteur bipolaire DX³ courbe C 16A est conçu pour protéger efficacement les départs électriques contre les surcharges et les courts-circuits. En 2 pôles protégés, il coupe simultanément les deux conducteurs du circuit, ce qui en fait une solution adaptée aux tableaux nécessitant une coupure bipolaire nette. Son calibre 16 A convient particulièrement aux circuits demandant une protection précise et stable en environnement tertiaire, résidentiel technique ou en distribution modulaire exigeante.

Pouvoir de coupure 25 kA pour les installations à forte contrainte

Avec un pouvoir de coupure de 25 kA, ce disjoncteur modulaire DX³ est destiné aux installations où le niveau de courant de court-circuit impose une protection renforcée. Cette capacité de coupure élevée permet son intégration dans des tableaux où la tenue en cas de défaut doit rester adaptée à des contraintes importantes. C’est un choix pertinent pour les armoires et coffrets où la coordination des protections et la robustesse de coupure sont des critères déterminants.

Courbe C 16A : un bon équilibre entre protection et tolérance au démarrage

La courbe de déclenchement C permet de protéger les circuits tout en acceptant les pointes de courant modérées au démarrage. Ce profil est particulièrement recherché pour des lignes alimentant des équipements courants avec appels de courant non excessifs, comme certains circuits mixtes, petits moteurs, auxiliaires techniques ou usages généraux en tableau. En calibre 16 A, ce modèle offre un positionnement très courant pour les départs nécessitant une protection modulaire équilibrée entre sensibilité et continuité d’exploitation.

Format 2 modules pratique pour une intégration propre au tableau

Sa largeur de 2 modules facilite l’implantation dans les coffrets et tableaux modulaires tout en conservant une lecture claire de l’appareillage. Sa profondeur totale de 44 mm contribue à une intégration soignée dans les enveloppes compatibles. Ce format compact est intéressant pour optimiser l’espace disponible sans compromettre les caractéristiques électriques attendues sur un disjoncteur bipolaire de cette catégorie.

Raccordement souple pour câblage monofilaire, multifilaire et peignes

Ce disjoncteur accepte des sections de conducteurs monofilaires de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm², ce qui apporte une vraie souplesse au moment du câblage. Il peut être alimenté par câble cuivre ainsi que par certains systèmes de peignes compatibles selon la configuration du tableau. Cette polyvalence simplifie le montage en neuf comme en rénovation, notamment lorsque l’on recherche une distribution propre, lisible et rapide à mettre en œuvre.

Caractéristiques électriques adaptées à une distribution modulaire technique

Ce modèle fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Il relève également d’une classe de limitation énergétique 3, un point intéressant pour limiter l’énergie laissée passer en cas de défaut. L’indice de protection IP20, la catégorie de surtension 3 et le degré de pollution 3 confirment son orientation vers une utilisation en tableau électrique correctement intégré dans son enveloppe.

Compatible avec accessoires et extensions de la gamme DX³

Ce disjoncteur peut recevoir des dispositifs supplémentaires de la gamme DX³, ce qui permet de faire évoluer le tableau selon les besoins d’exploitation, de signalisation ou d’association avec d’autres fonctions modulaires. Cet avantage est particulièrement apprécié lorsque l’installation doit rester cohérente, évolutive et homogène au sein d’une même architecture d’appareillage modulaire.

Un choix technique précis pour les tableaux de protection et de distribution

Ce disjoncteur bipolaire DX³ courbe C 16A 25 kA s’adresse aux installations qui exigent à la fois une coupure bipolaire, un encombrement modulaire standard et une forte capacité de coupure. Il répond bien aux besoins des professionnels recherchant un disjoncteur modulaire 2P 16A performant pour tableaux de protection et distribution électrique, avec des caractéristiques adaptées aux environnements techniques où la sélection du bon appareillage fait la différence dès la conception du coffret.
