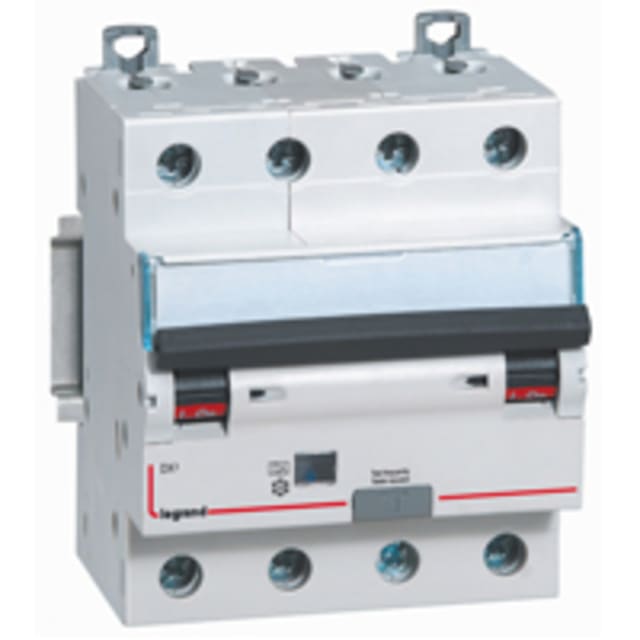

Disjoncteur différentiel tétrapolaire pour protection complète des circuits

Ce disjoncteur différentiel DX³ 4P 32A 300mA est conçu pour assurer à la fois la protection différentielle des personnes et des installations, ainsi que la protection magnéto-thermique du circuit contre les surcharges et les courts-circuits. En version tétrapolaire, il convient aux réseaux 400 V AC et permet de protéger simultanément les trois phases et le neutre dans un seul appareil compact.

Calibre 32 A et courbe C pour usages courants en distribution électrique

Avec un courant nominal de 32 A et une courbe de déclenchement C, ce modèle est adapté aux circuits où un certain appel de courant au démarrage peut être présent, tout en conservant une protection efficace en exploitation normale. Cette configuration en fait un choix pertinent pour les tableaux de distribution alimentant des équipements triphasés ou des départs nécessitant une protection combinée dans un encombrement maîtrisé.

Sensibilité 300 mA type A pour la détection des défauts d’isolement

Sa sensibilité différentielle de 300 mA permet de détecter les défauts d’isolement et les courants de fuite susceptibles d’endommager l’installation. Le type A prend en compte les courants différentiels alternatifs et les composantes continues pulsées, ce qui le rend adapté à de nombreux équipements électriques actuels. Ce niveau de sensibilité est recherché lorsqu’on souhaite une protection différentielle orientée installation, en complément d’une architecture de protection bien pensée dans le tableau.

Pouvoir de coupure 6 kA pour une protection intégrée du départ

Ce disjoncteur différentiel DX³ dispose d’un pouvoir de coupure nominal de 6 kA selon EN 61009 et d’une puissance de coupure de 6 kA selon IEC 60947-2. Il combine ainsi la fonction différentielle et la fonction disjoncteur dans un seul appareil, ce qui simplifie la composition du tableau et facilite l’intégration sur rail DIN. Cette solution monobloc permet de gagner en lisibilité et d’optimiser la protection du départ sans multiplier les appareillages.

Format 4 modules pratique pour l’intégration en coffret

Sa largeur de 4 modules facilite son implantation dans les tableaux, coffrets et enveloppes de distribution où chaque espace compte. Le neutre est raccordable et sectionné simultanément, avec 4 pôles protégés, ce qui répond aux besoins des installations tétrapolaires. Sa profondeur totale de 44 mm contribue également à une mise en place plus aisée dans les enveloppes adaptées, tout en conservant une façade claire pour le repérage des protections.

Commande visible et verrouillage pour une exploitation plus simple

L’appareil intègre un dispositif de verrouillage utile pour sécuriser la manœuvre et mieux encadrer les interventions sur le tableau. Son principe de commande, de sectionnement et de protection réunit plusieurs fonctions essentielles dans un seul disjoncteur différentiel modulaire, ce qui améliore la cohérence de l’ensemble et simplifie le travail de sélection lors de la constitution d’un tableau électrique.

Caractéristiques techniques utiles pour un choix précis

Ce modèle fonctionne en 400 V AC, à 50 Hz, avec une classe de limitation énergétique 1, une tenue au courant de choc de 0,25 kA, un degré de pollution 2 et un indice de protection IP20. Il s’adresse aux installations nécessitant un disjoncteur différentiel DX³ 4 pôles 32 A avec sensibilité 300 mA, type A et courbe C, dans un format modulaire destiné aux tableaux de protection et de distribution électrique.
