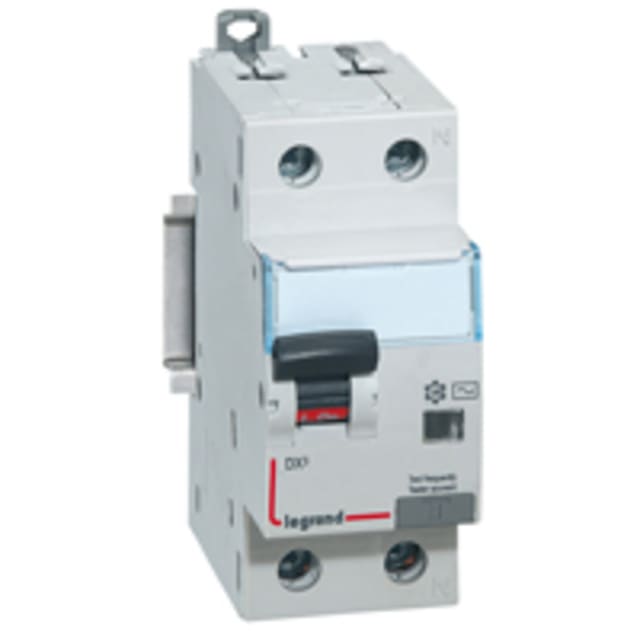

Disjoncteur différentiel DX³ Phase Neutre 30mA C10 411059

Disjoncteur différentiel phase + neutre 30 mA pour protection complète du circuit

Ce disjoncteur différentiel DX³ phase neutre réunit dans un seul appareil la protection magnétothermique du circuit et la protection différentielle des personnes. En 1P+N, il coupe phase et neutre sur un réseau 230 V AC et convient aux circuits qui demandent à la fois une protection contre les surcharges, les courts-circuits et les défauts d’isolement. Son format 2 modules facilite son intégration dans un tableau électrique sans perdre d’espace utile.

Calibre 10 A courbe C pour les circuits usuels à démarrage modéré

Avec un courant nominal de 10 A et une courbe de déclenchement C, ce modèle est adapté aux circuits devant supporter les appels de courant modérés au démarrage tout en conservant une bonne sélectivité d’usage. Il répond ainsi aux besoins courants en protection divisionnaire lorsque le dimensionnement du circuit impose un calibre 10 A. Cette courbe C apporte un comportement équilibré entre sensibilité au défaut et tenue au fonctionnement normal des équipements raccordés.

Sensibilité 30 mA type A pour la protection des personnes

La sensibilité différentielle de 30 mA permet une coupure rapide en cas de défaut d’isolement susceptible de présenter un risque pour les personnes. Le type A détecte les courants différentiels alternatifs et les composantes pulsées, ce qui le rend pertinent pour des usages comportant des équipements électroniques. C’est un choix technique recherché lorsque l’installation doit aller au-delà d’une simple détection en courant alternatif pur.

Pouvoir de coupure 6 kA pour une protection adaptée au tableau

Ce disjoncteur différentiel dispose d’un pouvoir de coupure de 6 kA selon EN 61009-1, avec une puissance de coupure mesurée à 6 kA selon IEC 60947-2. Cette capacité lui permet d’assurer l’interruption du courant en cas de court-circuit dans de bonnes conditions de protection du départ concerné. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer lors du défaut.

Format modulaire compact et raccordement pratique en coffret

Son encombrement de 2 modules et sa profondeur totale de 44 mm en font une solution simple à intégrer dans les coffrets et tableaux modulaires. Le raccordement accepte des conducteurs monofilaire de 0,75 à 16 mm² et multifilaire de 0,75 à 10 mm², ce qui couvre une large plage de configurations de câblage. La présence du neutre raccordable et du verrouillage ajoute un vrai confort lors du montage, de l’exploitation et des interventions sur le tableau.

Conçu pour un usage propre et lisible dans la distribution terminale

Ce modèle protège 1 pôle tout en assurant le sectionnement phase + neutre, ce qui convient parfaitement à la distribution terminale en monophasé. Son indice IP20 sur l’appareil monté participe à la protection contre le toucher direct dans un environnement de tableau adapté. Avec une fréquence de 50 Hz, un degré de pollution 2 et une résistance au courant de choc de 0,25 kA, il s’intègre dans une installation modulaire où la lisibilité, la compacité et la cohérence de protection sont recherchées.

Un choix pertinent pour un tableau DX³ bien dimensionné

Cette version DX³ 30 mA C10 s’adresse aux installations où l’on souhaite une protection différentielle et divisionnaire réunie dans un seul appareil, sans multiplier les modules. Elle convient particulièrement lorsque le tableau doit rester compact tout en conservant une protection individualisée des départs. Pour l’installateur comme pour l’acheteur averti, ce type de disjoncteur différentiel permet de cibler précisément le bon niveau de protection en fonction du calibre, de la courbe et du type différentiel attendus.
