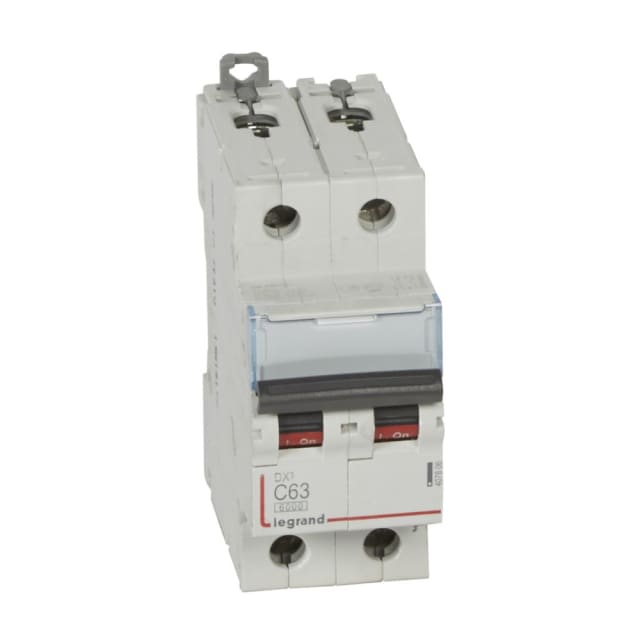

Disjoncteur bipolaire courbe C 63A DX³ 407806

Disjoncteur bipolaire 63A pour protection modulaire en tableau

Ce disjoncteur bipolaire courbe C 63A de la gamme DX³ est conçu pour assurer la protection et la coupure de circuits électriques en installation modulaire. Son format 2 pôles avec 2 modules permet une intégration directe dans un tableau de distribution tout en conservant un encombrement maîtrisé. Il convient aux applications en courant alternatif jusqu’à 400 V, avec une réponse adaptée aux usages où une intensité nominale de 63 A est requise.

Courbe C adaptée aux appels de courant usuels

La courbe de déclenchement C convient particulièrement aux circuits susceptibles de présenter un courant d’appel modéré au démarrage. Elle représente un choix pertinent pour de nombreux départs alimentant des équipements courants, en limitant les déclenchements intempestifs tout en maintenant une protection efficace contre les surcharges et les courts-circuits. En version bipolaire avec 2 pôles protégés, ce modèle assure une coupure cohérente sur les deux conducteurs concernés.

Pouvoir de coupure élevé pour une protection dimensionnée

Ce modèle affiche un pouvoir de coupure assigné Icn de 10 kA à 230 V selon EN 60898 et de 6 kA à 400 V, avec également un Icu de 25 kA à 230 V et 10 kA à 400 V selon IEC 60947-2. Ces valeurs en font une solution adaptée aux tableaux où le niveau de protection attendu impose un disjoncteur modulaire capable de gérer des défauts importants. Sa classe de limitation énergétique 3 contribue en outre à réduire les effets thermiques et dynamiques liés aux courts-circuits sur l’installation protégée.

Format compact 2 modules et montage simple en coffret

Avec une largeur de 2 modules et une profondeur totale de 44 mm, ce disjoncteur bipolaire 63A s’intègre facilement dans les coffrets et tableaux modulaires. Son gabarit facilite l’organisation des rangées et le maintien d’un câblage propre, y compris lorsque l’espace disponible est compté. Ce format est particulièrement intéressant pour les installations nécessitant une protection puissante sans multiplier l’encombrement dans le tableau.

Raccordement pratique pour conducteurs rigides et souples

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion apporte de la souplesse au moment du câblage, aussi bien en rénovation qu’en réalisation neuve, selon la section retenue pour le circuit à protéger. L’appareil fonctionne en 50 à 60 Hz et s’emploie en tension AC, ce qui facilite son intégration dans de nombreuses configurations de distribution.

Caractéristiques électriques utiles pour les environnements techniques

La tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 4 kV participent à une bonne maîtrise des contraintes électriques dans le tableau. Le degré de pollution 2 et l’indice de protection IP20 correspondent à un usage en enveloppe adaptée, dans un environnement de distribution électrique maîtrisé. Ce disjoncteur peut fonctionner dans une large plage de température ambiante, de -25 à 70 °C, ce qui le rend compatible avec des conditions d’exploitation variées.

Une solution DX³ pensée pour les ensembles évolutifs

Appartenant à la série DX³, ce disjoncteur modulaire peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution du tableau selon les besoins de signalisation, de commande ou d’auxiliaires associés. Pour l’installateur comme pour l’acheteur averti, ce positionnement dans une gamme modulaire cohérente permet de préparer un tableau plus structuré, plus lisible et plus simple à faire évoluer. C’est un choix adapté lorsqu’on recherche un disjoncteur bipolaire courbe C 63A compact, technique et bien dimensionné pour la protection en coffret.
