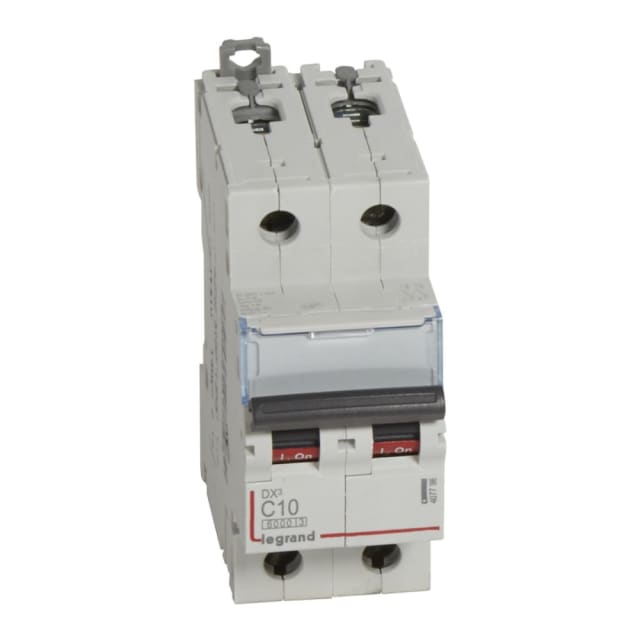

Disjoncteur bipolaire DX³ C10 400V 2 modules 407798

Disjoncteur bipolaire modulaire pour la protection des circuits 400 V

Ce disjoncteur bipolaire DX³ courbe C 10 A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en environnement AC jusqu’à 400 V. Son format 2 modules permet une intégration nette dans un tableau électrique modulaire, tout en protégeant simultanément 2 pôles. Il convient aux installations où une coupure bipolaire compacte et lisible est recherchée.

Calibre 10 A en courbe C pour les usages courants avec appels de courant modérés

Avec un courant nominal de 10 A et une courbe de déclenchement C, ce disjoncteur est adapté aux circuits présentant des appels de courant modérés au démarrage. Cette configuration est couramment retenue lorsque l’on veut combiner protection efficace et bonne tenue aux pointes temporaires, sans surdimensionner l’appareillage. Le déclenchement reste précis pour sécuriser le circuit tout en limitant les coupures intempestives.

Bon niveau de coupure pour une protection modulaire performante

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 400 V et de 10 kA à 230 V, avec un Icu atteignant 10 kA à 400 V et 25 kA à 230 V selon IEC 60947-2. Ces valeurs le destinent aux tableaux où l’on attend un disjoncteur modulaire capable de répondre à des exigences de protection élevées. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer lors d’un défaut.

Encombrement réduit et intégration simple dans le tableau

Grâce à sa largeur de 2 modules et à sa profondeur totale de 44 mm, ce disjoncteur bipolaire DX³ s’intègre facilement dans les coffrets et tableaux de distribution. Son gabarit facilite l’organisation du rail modulaire lorsque l’espace disponible doit être optimisé. C’est un choix pertinent pour garder une distribution claire, accessible et bien structurée, notamment dans les ensembles où plusieurs protections doivent cohabiter.

Raccordement souple pour conducteurs rigides et souples

Ce disjoncteur accepte des sections de conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, que l’installation soit réalisée avec des fils rigides ou souples selon les contraintes du chantier. L’appareil ne prévoit pas de conducteur neutre à connexion dédiée, ce qui aide à bien l’identifier pour les montages correspondant à sa configuration bipolaire protégée.

Conçu pour les environnements techniques courants

Prévu pour fonctionner en 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, ce disjoncteur répond aux attentes des installations modulaires nécessitant une protection adaptée aux contraintes électriques usuelles. Son indice IP20 et son degré de pollution 2 correspondent à une utilisation en tableau ou enveloppe appropriée. Il peut fonctionner dans une large plage de température ambiante, de -25 à 70 °C.

Compatibilité avec les accessoires de la gamme DX³

Ce modèle peut recevoir des dispositifs supplémentaires, ce qui permet de l’intégrer dans une architecture évolutive de protection et de signalisation au sein de la gamme DX³. Pour l’installateur comme pour le tableautier, cette compatibilité facilite la constitution d’un ensemble cohérent avec les autres appareillages modulaires de la même famille. Le résultat est une solution plus lisible et plus pratique à faire évoluer lorsque le tableau doit être complété ou adapté.
