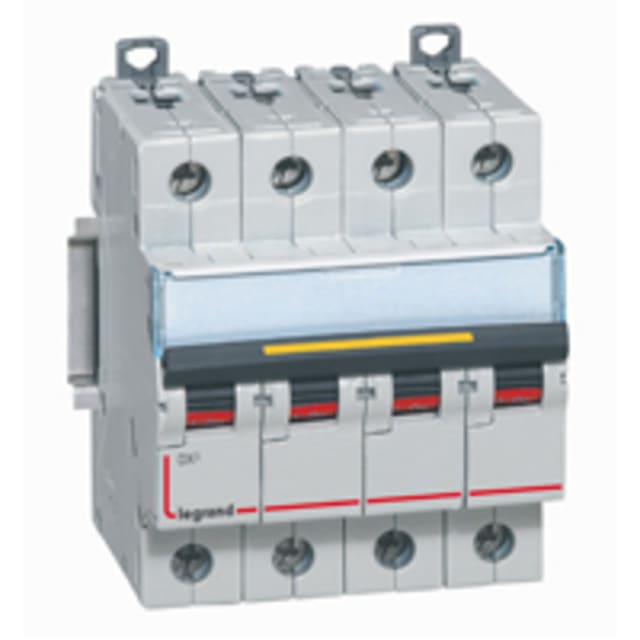

Disjoncteur tétrapolaire C40 400V DX³ 409340

Disjoncteur tétrapolaire 40 A courbe C pour protection des circuits triphasés

Ce disjoncteur tétrapolaire DX³ en 40 A est conçu pour la protection et la coupure de circuits en courant alternatif jusqu’à 400 V. Sa configuration 4 pôles avec neutre raccordable permet de protéger simultanément l’ensemble des conducteurs d’un départ triphasé avec neutre, ce qui en fait une solution adaptée aux tableaux de distribution, aux circuits techniques et aux installations nécessitant une protection modulaire complète.

Courbe C : un déclenchement adapté aux usages courants et techniques

La courbe de déclenchement C convient aux circuits présentant un courant d’appel modéré au démarrage. Elle est particulièrement pertinente pour de nombreuses applications en environnement résidentiel évolué, tertiaire ou petit industriel, notamment lorsque l’installation alimente des équipements, moteurs de faible puissance, auxiliaires ou circuits mixtes demandant une protection stable sans sensibilité excessive aux appels de courant usuels.

Pouvoir de coupure élevé pour une protection modulaire performante

Ce modèle DX³ offre un pouvoir de coupure assigné de 10 kA selon EN 60898 à 400 V et de 16 kA selon EN 60898 à 230 V. Il affiche également un Icu de 16 kA à 400 V selon IEC 60947-2, ce qui le rend pertinent pour des tableaux où le niveau de court-circuit présumé impose une protection modulaire robuste. Sa classe de limitation énergétique 3 contribue à réduire les effets thermiques et dynamiques d’un défaut sur l’installation en aval.

Format 4 modules pour une intégration nette dans le tableau

Avec une largeur de 4 modules et une profondeur totale de 44 mm, ce disjoncteur quadripolaire s’intègre facilement dans les coffrets et tableaux modulaires sur rail. Ce format permet de protéger un départ tétrapolaire sans surconsommer d’espace dans l’enveloppe, un avantage concret pour les tableaux denses ou les extensions où chaque module compte.

Raccordement pratique et compatibilité avec différentes sections de conducteurs

Le raccordement accepte des conducteurs monofilaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion permet d’adapter le disjoncteur à de nombreux départs et architectures de câblage en tableau. La présence de dispositifs supplémentaires possibles facilite aussi l’évolution de l’appareillage autour du disjoncteur pour répondre à des besoins de signalisation, de commande ou d’auxiliaires de protection.

Conçu pour les environnements d’exploitation électriques exigeants

Ce disjoncteur modulaire fonctionne en 50/60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Il est prévu pour une température ambiante de fonctionnement de -25 à 70 °C, ce qui favorise son usage dans des environnements techniques variés. Son indice de protection IP20 correspond à une utilisation en tableau ou coffret adapté, avec un degré de pollution 2 pour les conditions d’emploi usuelles de l’appareillage modulaire.

Un choix pertinent pour les tableaux de protection et de distribution

Ce disjoncteur tétrapolaire C40 DX³ répond aux besoins de protection des départs triphasés dans les tableaux de distribution électrique, qu’il s’agisse d’alimenter des circuits de puissance, des équipements techniques ou des lignes dédiées. Son calibre 40 A, sa tension de dimensionnement 400 V et sa conception quadripolaire en font un appareil cohérent pour les installations recherchant une protection modulaire claire, compacte et bien dimensionnée.
