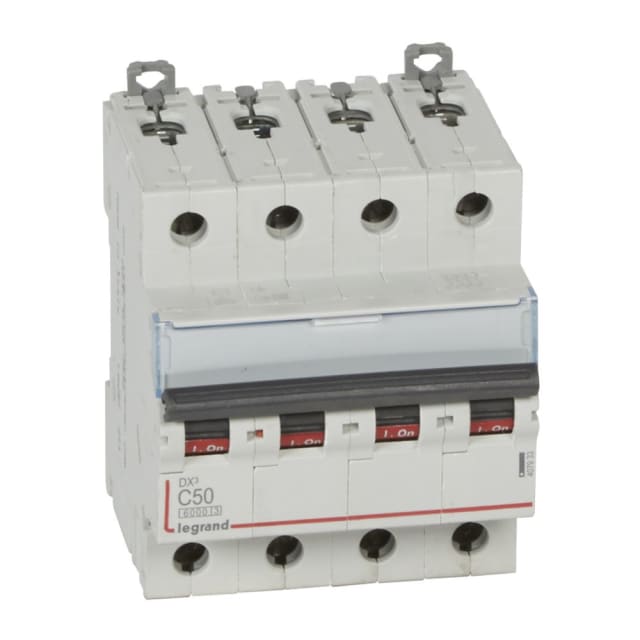

Disjoncteur tétrapolaire C50 400 V DX3 10 kA 407933

Disjoncteur tétrapolaire 50 A pour protection des circuits triphasés

Ce disjoncteur tétrapolaire courbe C 50 A de la série DX³ est conçu pour la protection des départs triphasés avec neutre en 400 V AC. Sa configuration 4 pôles avec neutre raccordable permet de protéger simultanément les conducteurs actifs d’un circuit, ce qui en fait une solution adaptée aux tableaux de distribution alimentant des équipements triphasés, des lignes techniques ou des circuits de puissance nécessitant une coupure coordonnée sur l’ensemble des pôles.

Courbe C et calibre 50 A pour les usages courants à appel de courant modéré

Avec un courant nominal de 50 A et une courbe de déclenchement C, ce modèle convient aux circuits susceptibles de présenter un courant d’appel modéré au démarrage. Il répond ainsi aux besoins de protection de nombreuses installations alimentant moteurs de faible à moyenne inertie, équipements techniques, armoires secondaires ou charges mixtes. La courbe C permet de concilier protection contre les surcharges et les courts-circuits avec une bonne tenue aux pointes de courant transitoires.

Pouvoir de coupure adapté aux tableaux de distribution modulaires

Ce disjoncteur DX³ affiche un pouvoir de coupure assigné de 10 kA selon l’IEC 60947-2 à 400 V et 25 kA à 230 V, avec un Icn de 10 kA à 230 V selon EN 60898 et 6 kA à 400 V. Ces valeurs le destinent à des environnements de distribution modulaire où le niveau de court-circuit doit être correctement maîtrisé sans surdimensionner l’appareillage. Sa classe de limitation énergétique 3 participe également à réduire l’énergie laissée passer en cas de défaut, ce qui contribue à une meilleure protection de l’installation en aval.

Format 4 modules pour intégration simple dans le tableau

Sa largeur de 4 modules facilite son intégration dans un coffret ou un tableau modulaire lorsque l’encombrement doit rester maîtrisé. Sa profondeur totale de 44 mm permet une implantation propre dans les enveloppes courantes. Ce format compact est particulièrement intéressant pour les tableaux de distribution où plusieurs protections doivent cohabiter avec borniers, peignes et auxiliaires, tout en conservant une lecture claire de l’appareillage.

Raccordement pratique pour différentes sections de conducteurs

Le disjoncteur accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement apporte de la souplesse lors du câblage, aussi bien en création de tableau qu’en rénovation ou en extension d’installation. Elle permet d’adapter le raccordement aux sections couramment utilisées sur les départs protégés en 50 A, tout en facilitant la cohérence entre alimentation, peignage et départs vers les circuits concernés.

Conçu pour les environnements techniques en courant alternatif

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce modèle fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV en font un appareil adapté aux contraintes électriques usuelles des tableaux basse tension. Son indice de protection IP20 et son degré de pollution 2 le destinent à une installation dans une enveloppe appropriée, conformément aux bonnes pratiques de mise en œuvre en distribution modulaire.

Compatibilité d’évolution pour tableaux DX³

Ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins d’exploitation ou de signalisation. Cet avantage est utile lorsque l’installation doit être complétée par des auxiliaires de commande, de report d’état ou d’autres fonctions associées à l’appareillage modulaire de la gamme DX³. Pour l’installateur comme pour l’exploitant, cela facilite la constitution d’un tableau cohérent, lisible et évolutif autour d’une protection quadripolaire 50 A 400 V.
