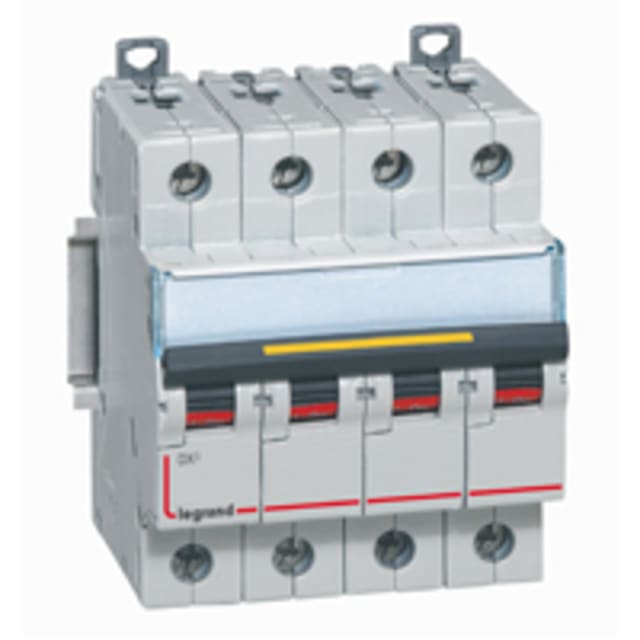

Disjoncteur tétrapolaire C63 400V 10kA 4 modules 409342

Disjoncteur tétrapolaire 63 A pour la protection des circuits triphasés

Ce disjoncteur tétrapolaire courbe C 63 A est conçu pour assurer la protection magnétothermique et le sectionnement de circuits en 400 V AC. Son format 4 pôles avec neutre raccordable convient aux installations triphasées avec neutre, lorsque la coupure simultanée des quatre conducteurs est recherchée dans le tableau électrique. Son calibre 63 A le destine aux départs de puissance, à la protection de lignes ou d’équipements nécessitant une intensité nominale élevée dans un encombrement modulaire maîtrisé.

Format 4 modules pratique pour tableaux électriques compacts

Avec une largeur de 4 modules seulement, ce disjoncteur quadripolaire DX3 permet d’intégrer une protection 4P 63 A dans un espace optimisé. Cette compacité est particulièrement intéressante dans les coffrets et tableaux où la densité d’appareillage doit rester cohérente sans compromettre la lisibilité du câblage. Sa profondeur totale de 44 mm facilite également son implantation dans de nombreux ensembles modulaires.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C apporte un bon équilibre pour la protection de circuits alimentant des charges usuelles présentant un courant d’appel modéré au démarrage. Elle convient bien aux applications de distribution électrique où l’on recherche une protection efficace contre les surcharges et les courts-circuits, tout en évitant des déclenchements intempestifs sur des équipements compatibles avec ce type de courbe.

Pouvoir de coupure élevé pour une protection adaptée en environnement exigeant

Ce modèle dispose d’un pouvoir de coupure assigné de 10 kA à 400 V selon EN 60898 et de 16 kA selon IEC 60947-2 à 400 V. Il offre ainsi une réponse adaptée aux installations où le niveau de court-circuit présumé impose un appareil de protection modulaire performant. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, ce qui participe à une meilleure maîtrise des contraintes subies par les circuits en aval.

Raccordement souple pour conducteurs rigides et souples

Ce disjoncteur accepte le raccordement de conducteurs monofiliaires de 1,5 à 35 mm² et de conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion permet de s’adapter à de nombreuses configurations de câblage en tableau, aussi bien en distribution principale qu’en départ de ligne. La présence du neutre raccordable apporte une souplesse supplémentaire pour les architectures triphasées + neutre.

Conçu pour l’intégration dans l’écosystème modulaire DX3

Issu de la série DX3, ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui facilite son intégration dans une architecture modulaire évolutive. Il s’intègre dans une logique de tableau structuré où l’on souhaite conserver une cohérence d’appareillage, simplifier les extensions futures et adapter la protection aux besoins fonctionnels de l’installation.

Caractéristiques utiles pour l’exploitation quotidienne

Prévu pour une tension de dimensionnement de 400 V en courant alternatif 50 à 60 Hz, cet appareil présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Son indice de protection IP20 sur bornes câblées répond aux attentes d’un appareillage modulaire installé en enveloppe. Il peut fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, ce qui en fait une solution pertinente pour des conditions d’exploitation variées en environnement technique.
