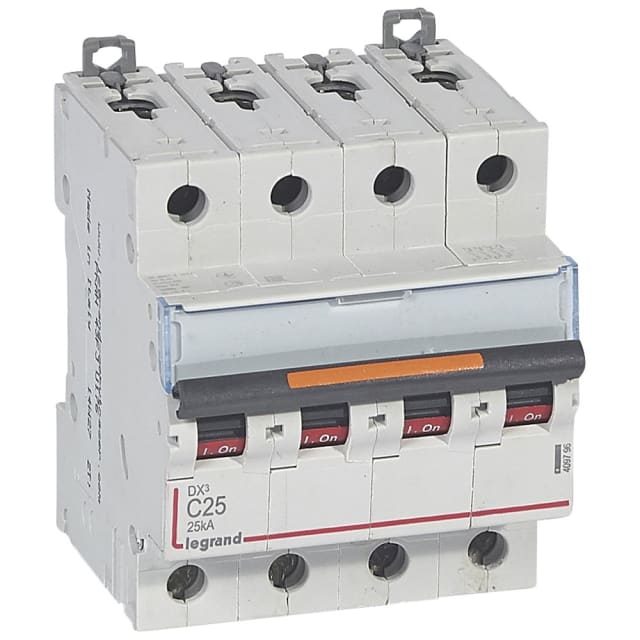

Disjoncteur tétrapolaire DX³ courbe C 25A 25kA 409796

Disjoncteur tétrapolaire 25 A pour la protection des départs en triphasé avec neutre

Le disjoncteur tétrapolaire DX³ courbe C 25A 25kA est conçu pour protéger efficacement les circuits de distribution en 400 V AC nécessitant la coupure simultanée des quatre pôles. Son calibre de 25 A le rend adapté à de nombreux départs d’installation, notamment dans les tableaux électriques où la continuité d’exploitation et la sélectivité des protections doivent être correctement maîtrisées. Son format 4 modules facilite son intégration dans les coffrets modulaires tout en conservant une lecture claire de l’appareillage.

Courbe C adaptée aux usages courants avec appels de courant modérés

Grâce à sa courbe de déclenchement C, ce disjoncteur modulaire convient particulièrement à la protection de lignes alimentant des charges usuelles présentant un courant d’appel modéré. Il répond ainsi aux besoins fréquents en distribution tertiaire, technique ou résidentielle évoluée, lorsqu’un disjoncteur quadripolaire doit assurer à la fois la protection contre les surcharges et contre les courts-circuits. Cette configuration permet une utilisation cohérente sur des circuits où la stabilité de fonctionnement au démarrage doit être prise en compte sans surdimensionner la protection.

Pouvoir de coupure élevé pour les environnements exigeants

Ce modèle de la série DX³ se distingue par un pouvoir de coupure élevé, avec 25 kA selon IEC 60947-2 à 400 V et jusqu’à 50 kA à 230 V selon la même norme. Cette capacité en fait un choix pertinent pour les installations où le niveau de court-circuit présumé impose un appareillage de protection renforcé. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise des contraintes thermiques et dynamiques sur l’installation en cas de défaut.

Configuration tétrapolaire avec neutre raccordable et quatre pôles protégés

Le disjoncteur dispose de 4 pôles au total, avec neutre raccordable et 4 pôles protégés. Cette conception répond aux besoins des circuits triphasés avec neutre lorsque la coupure et la protection de l’ensemble des conducteurs sont recherchées dans un seul appareil. C’est une solution adaptée pour sécuriser proprement un départ complet, tout en simplifiant l’implantation dans le tableau et la cohérence du schéma de distribution.

Encombrement maîtrisé et raccordement pratique en tableau

Avec une largeur de 4 unités de division et une profondeur totale de 44 mm, ce disjoncteur tétrapolaire s’intègre facilement dans les tableaux de répartition modulaires. Il accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm², ce qui offre une bonne souplesse de raccordement selon la section de la ligne à protéger. Cette plage de connexion facilite aussi bien les installations neuves que les opérations de remplacement ou de mise à niveau d’un départ existant.

Caractéristiques électriques stables pour une exploitation en 50/60 Hz

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur DX³ fonctionne sur des réseaux 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV renforcent sa compatibilité avec les exigences habituelles de la distribution modulaire. Sa catégorie de surtension 3 et son degré de pollution 3 en font un appareil cohérent pour une intégration dans des environnements techniques standards de tableau électrique.

Compatible avec des dispositifs supplémentaires pour faire évoluer l’installation

Ce disjoncteur accepte l’ajout de dispositifs supplémentaires, ce qui permet de faire évoluer plus facilement le tableau selon les besoins d’exploitation, de signalisation ou de commande. Il constitue ainsi une base intéressante pour les installations appelées à être complétées par des accessoires compatibles de la gamme DX³. Pour l’intégrateur comme pour le mainteneur, cette évolutivité apporte davantage de souplesse dans la conception et l’organisation des protections.

Conçu pour un usage technique avec contraintes d’environnement maîtrisées

Avec un indice de protection IP20, une puissance dissipée de 2,4 W et une plage de fonctionnement de -25 à 70 °C, ce disjoncteur modulaire répond aux attentes d’un appareillage destiné à être installé dans un coffret ou un tableau approprié. Son architecture est pensée pour une utilisation technique propre, rationnelle et durable dans les ensembles de protection et de distribution électrique où un disjoncteur 4P 25 A courbe C à fort pouvoir de coupure est requis.
