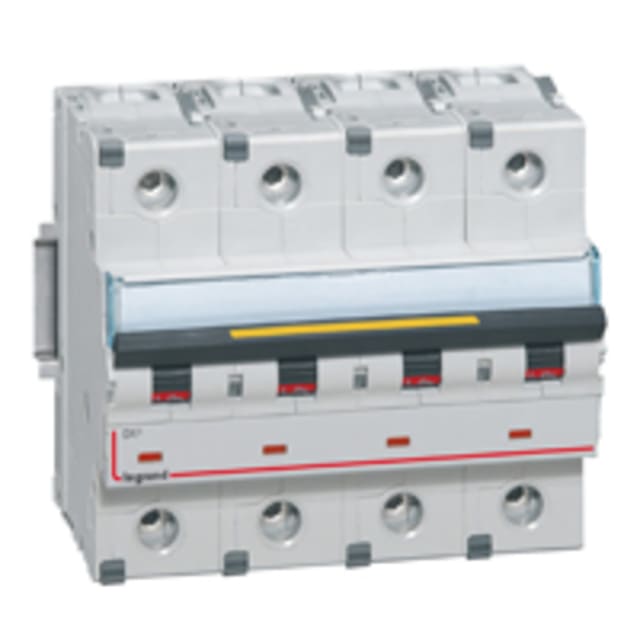

Disjoncteur tétrapolaire courbe C 80A DX³ 409362

Disjoncteur tétrapolaire 80A pour la protection des circuits triphasés avec neutre

Ce disjoncteur tétrapolaire courbe C 80A de la gamme DX³ est conçu pour assurer la protection des installations en 400 V AC nécessitant la coupure simultanée de quatre pôles. Sa configuration 4P avec neutre raccordable convient parfaitement aux tableaux de distribution alimentant des circuits triphasés avec neutre, lorsque la continuité de service et la protection des départs doivent être gérées avec un appareil modulaire clair à intégrer.

Courbe C 80A adaptée aux départs de puissance et aux usages courants

Avec un courant nominal de 80 A et une courbe de déclenchement C, ce disjoncteur convient aux circuits présentant des appels de courant modérés au démarrage. Il répond ainsi aux besoins fréquents de protection sur des lignes de distribution, des équipements techniques, des tableaux divisionnaires ou des départs alimentant des charges d’exploitation standard. Ce calibrage permet de protéger efficacement l’installation tout en restant cohérent avec les usages intensifs du tertiaire et de l’environnement technique.

Pouvoir de coupure élevé pour une intégration en tableau exigeante

Ce modèle offre un pouvoir de coupure assigné Icn de 16 kA à 230 V selon EN 60898 et de 10 kA à 400 V, ainsi qu’un Icu de 16 kA à 400 V selon IEC 60947-2. Ces caractéristiques le destinent aux installations où le niveau de court-circuit présumé impose un appareil modulaire capable de répondre à des contraintes de protection élevées. Sa classe de limitation énergétique 3 contribue en outre à limiter les effets du défaut sur les circuits en aval.

Format 6 modules pour une implantation rationnelle dans l’enveloppe

Sa largeur de 6 modules permet de prévoir précisément l’occupation dans le coffret ou l’armoire, un point important lors de la conception ou de l’extension d’un tableau. Sa profondeur totale de 47 mm facilite son intégration dans de nombreuses enveloppes modulaires. Ce format est intéressant lorsque l’on recherche une protection tétrapolaire de forte intensité tout en conservant une implantation lisible et structurée sur le rail du tableau.

Raccordement pratique pour sections importantes en cuivre

Le disjoncteur accepte des sections de conducteurs monofilares de 6 à 70 mm² et des conducteurs multifilaires de 6 à 50 mm². Cette plage de raccordement le rend adapté aux départs de puissance nécessitant des sections significatives. Le neutre étant raccordable, l’appareil répond aux besoins des réseaux où la gestion complète des quatre conducteurs est requise. C’est un choix pertinent pour les installateurs qui doivent concilier protection modulaire et capacité de raccordement sur des lignes fortement sollicitées.

Compatibilité avec accessoires de la gamme DX³

Ce disjoncteur peut recevoir des dispositifs supplémentaires de la gamme DX³. Cette compatibilité facilite l’évolution du tableau en fonction des besoins d’exploitation, de signalisation ou d’adaptation fonctionnelle. Pour un projet neuf comme pour une mise à niveau d’installation existante, cette logique de gamme permet de conserver une architecture cohérente au sein des protections et de la distribution modulaire.

Caractéristiques électriques et environnementales pour usage en environnement technique

Prévu pour une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, ce disjoncteur répond aux contraintes habituelles d’un appareillage modulaire de distribution. Il dispose d’un indice de protection IP20, d’une catégorie de surtension 4 et d’un degré de pollution 2. Sa plage de fonctionnement de -25 à 70 °C permet son emploi dans des environnements techniques variés, sous réserve d’une mise en œuvre conforme dans un tableau adapté.
