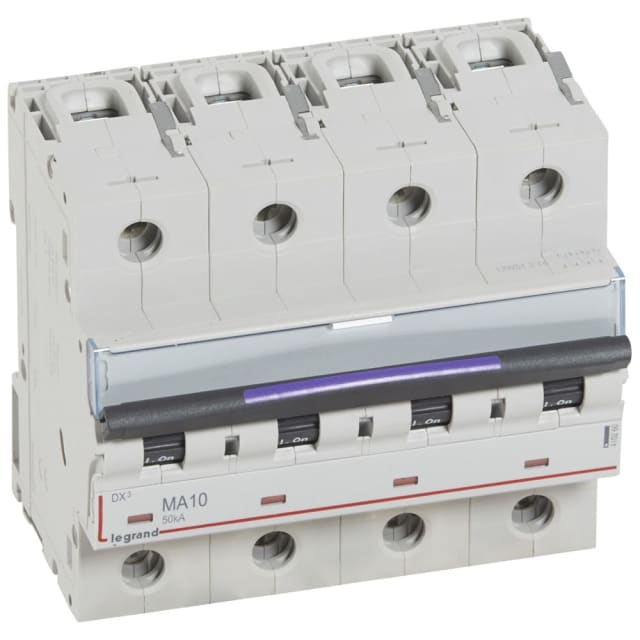

Disjoncteur magnétique seul DX³ MA 4P 10A 400V 410260

Disjoncteur magnétique seul 4P 10A pour protection instantanée des départs

Ce disjoncteur magnétique seul DX³ MA 4P 10A 400V est conçu pour la protection des départs lorsque seule la fonction magnétique est recherchée. En version tétrapolaire, il protège les quatre pôles et convient aux installations en courant alternatif 400 V nécessitant une coupure simultanée sur l’ensemble des conducteurs concernés. Son calibre 10 A permet une intégration adaptée aux circuits techniques où la sélectivité et la réaction sur court-circuit sont déterminantes.

Pouvoir de coupure élevé 50 kA pour tableaux exigeants

Avec un pouvoir de coupure de 50 kA à 400 V, ce disjoncteur modulaire répond aux environnements où le niveau de courant de défaut impose une protection capable d’interrompre des courts-circuits importants. Cette caractéristique en fait un choix pertinent pour les tableaux de distribution et applications tertiaires ou industrielles demandant un appareil compact mais dimensionné pour des contraintes électriques élevées.

Déclenchement MA dédié à la protection magnétique

La courbe de déclenchement MA correspond à un fonctionnement magnétique seul, particulièrement adapté aux usages où la protection contre les courts-circuits doit être privilégiée sans déclenchement thermique intégré. Le seuil magnétique est donné pour un réglage entre 12 et 14 fois l’intensité nominale, ce qui facilite son emploi dans des architectures de protection étudiées avec précision, notamment en coordination avec d’autres appareils du tableau.

Format modulaire 6 modules avec raccordement à vis

Son encombrement de 6 modules permet une implantation claire dans l’armoire ou le coffret électrique, tout en conservant une capacité de coupure élevée. Le raccordement par bornes à vis convient au câblage traditionnel et autorise le raccordement de conducteurs rigides de 1,5 à 50 mm² ainsi que de conducteurs souples de 1,5 à 35 mm². Cette plage de sections apporte de la souplesse au moment de la mise en œuvre, aussi bien en neuf qu’en rénovation de tableau.

Compatibilité tableau et accessoires de la gamme DX³

Ce modèle s’intègre dans l’écosystème modulaire DX³ et accepte des dispositifs supplémentaires. Il peut recevoir des auxiliaires et accessoires compatibles de la gamme, ce qui facilite l’évolution du tableau selon les besoins d’exploitation, de signalisation ou de commande. Pour un installateur, c’est un avantage concret lorsqu’il faut faire évoluer une distribution sans repartir sur une architecture totalement différente.

Caractéristiques électriques et d’isolement adaptées aux environnements techniques

Ce disjoncteur fonctionne en 50/60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa classe de limitation énergétique 3 contribue à limiter les effets du défaut sur l’installation en aval. L’appareil présente également un degré de pollution 3 et une protection IP20 sur les bornes, utile pour une intégration dans des ensembles de distribution où la maîtrise du contact accidentel et des contraintes d’environnement fait partie des attentes de base.

Un choix pertinent pour les tableaux 4P en distribution AC 400 V

Ce disjoncteur quadripolaire DX³ MA 10A s’adresse aux professionnels recherchant une protection magnétique seule sur réseau AC 400 V, avec neutre raccordable, dimensions maîtrisées et fort pouvoir de coupure. Sa profondeur totale de 47 mm favorise son intégration dans de nombreux coffrets modulaires. Pour la réalisation d’un tableau de protection et de distribution électrique, il apporte une réponse technique précise lorsqu’un disjoncteur tétrapolaire magnétique seul est requis.
