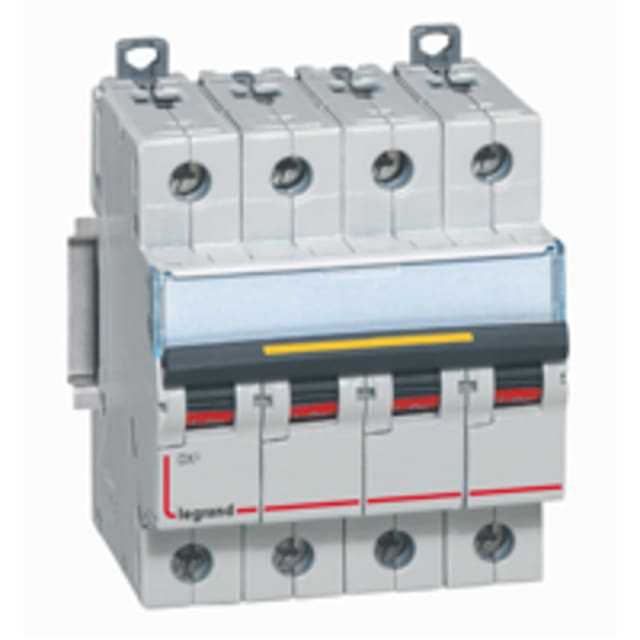

Disjoncteur tétrapolaire courbe C 6A 400V 409333

Disjoncteur tétrapolaire 6A courbe C pour protection des circuits 400V

Ce disjoncteur tétrapolaire 6A courbe C est conçu pour assurer la protection des circuits triphasés avec neutre en 400V AC. Son calibre 6A convient aux départs de faible intensité nécessitant une coupure nette en cas de surcharge ou de court-circuit, tout en conservant une bonne tenue aux appels de courant modérés grâce à sa courbe C. Son format 4 pôles protégés permet de sécuriser simultanément l’ensemble des conducteurs actifs d’un circuit tétrapolaire.

Format modulaire 4P compact pour intégration en tableau

Avec une largeur de 4 modules et une profondeur totale de 44 mm, ce disjoncteur trouve facilement sa place dans un tableau électrique modulaire. Cette compacité simplifie l’organisation des rangées et favorise une intégration propre dans les coffrets de distribution. La présence du neutre raccordable permet une mise en œuvre adaptée aux installations où la coupure et la protection des quatre pôles sont recherchées.

Pouvoir de coupure élevé pour installations exigeantes

Ce modèle se distingue par un pouvoir de coupure assigné Icn de 10 kA à 400V selon EN 60898 et de 16 kA à 230V. Il affiche également un Icu de 16 kA à 400V et 32 kA à 230V selon IEC 60947-2. Ces niveaux de performance en font une solution pertinente pour les tableaux nécessitant une protection modulaire capable de répondre à des contraintes de court-circuit importantes, tout en restant dans un encombrement réduit.

Courbe C adaptée aux usages courants en distribution électrique

La courbe de déclenchement C est particulièrement adaptée aux circuits présentant des pointes de courant au démarrage, sans aller vers des charges fortement inductives. Elle convient donc aux applications courantes de distribution électrique où il faut éviter les déclenchements intempestifs tout en conservant une protection efficace contre les défauts. Le calibre 6A permet en parallèle de protéger précisément les lignes dédiées aux équipements de faible puissance.

Raccordement souple pour conducteurs rigides et souples

Le disjoncteur accepte des conducteurs monofiliaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien en création d’armoire qu’en adaptation d’un tableau existant. Pour l’installateur, cela facilite la compatibilité avec différents types de sections en alimentation ou en départ, tout en conservant une connexion cohérente avec les besoins du circuit protégé.

Caractéristiques électriques pensées pour la tenue en service

Prévu pour une tension de dimensionnement de 400V en courant alternatif, ce disjoncteur dispose d’une tension d’isolement Ui de 500V et d’une tenue aux chocs Uimp de 4 kV. Sa fréquence de fonctionnement 50 à 60 Hz permet son usage sur les réseaux AC standards. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, ce qui contribue à limiter les contraintes subies par l’installation en aval.

Utilisation en environnement technique et évolution de l’installation

Ce disjoncteur bénéficie d’un indice de protection IP20, d’un degré de pollution 2 et d’une plage de température de fonctionnement étendue de -25 à +70 °C, ce qui le rend adapté aux environnements techniques de tableau électrique correctement intégrés. La possibilité d’ajouter des dispositifs supplémentaires constitue également un avantage pour faire évoluer l’installation selon les besoins de signalisation, de commande ou d’auxiliaires, sans changer l’appareil principal.
