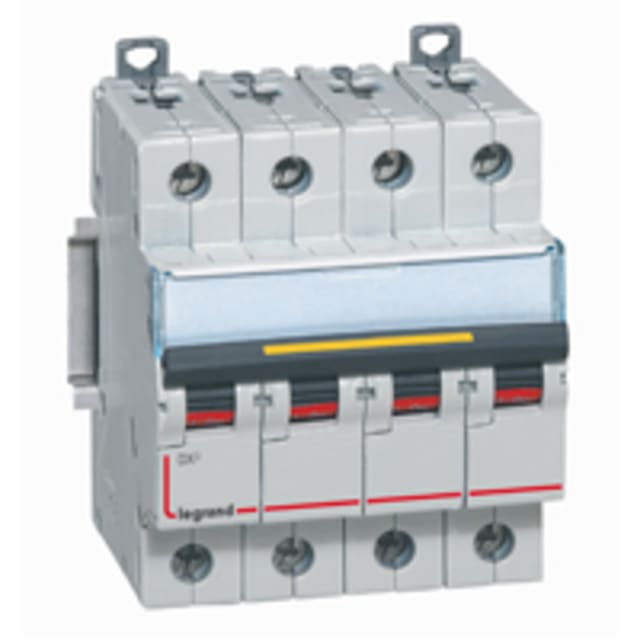

Disjoncteur tétrapolaire C16 400V DX³ 4 modules 409336

Disjoncteur tétrapolaire C16 400 V pour protection modulaire en tableau

Ce disjoncteur tétrapolaire C16 de la gamme DX³ est conçu pour protéger efficacement les départs en 400 V AC dans les tableaux de répartition. Avec ses 4 pôles protégés et son calibre de 16 A, il convient aux circuits triphasés avec neutre lorsque la coupure simultanée de l’ensemble des conducteurs actifs est recherchée. Son format 4 modules facilite l’intégration dans un tableau modulaire sans surcharger l’encombrement disponible.

Courbe C adaptée aux usages courants en distribution électrique

La courbe de déclenchement C permet d’absorber les appels de courant modérés au démarrage tout en assurant une protection précise contre les surcharges et les courts-circuits. Ce profil est particulièrement pertinent pour de nombreux circuits de distribution, équipements techniques et charges usuelles en environnement résidentiel évolué, tertiaire ou atelier. Le calibre 16 A apporte un bon équilibre entre protection des lignes et continuité d’exploitation sur les circuits compatibles.

Pouvoir de coupure élevé pour installations exigeantes

Ce modèle se distingue par un pouvoir de coupure assigné de 10 kA selon EN 60898 à 400 V et de 16 kA selon IEC 60947-2 à 400 V. Il constitue ainsi une solution pertinente lorsque le niveau de court-circuit présumé impose un appareil modulaire capable de tenir des contraintes élevées. À 230 V, les valeurs disponibles confirment également son positionnement technique, avec 16 kA selon EN 60898 et jusqu’à 32 kA selon IEC 60947-2.

Format compact 4 modules pour optimisation du tableau

Avec une largeur de 4 unités de division et une profondeur totale de 44 mm, ce disjoncteur DX³ permet de préserver l’espace utile dans le coffret tout en restant sur une configuration tétrapolaire complète. Ce faible encombrement est un avantage concret pour les tableaux où plusieurs protections doivent cohabiter, notamment dans les installations nécessitant une distribution structurée, des réserves de modules ou l’ajout ultérieur d’accessoires.

Raccordement souple et intégration pratique en câblage

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm², ce qui facilite l’adaptation aux sections courantes rencontrées en tableau. La présence d’un neutre à connecter permet une utilisation sur les réseaux qui l’exigent, tandis que la compatibilité avec des dispositifs supplémentaires ouvre la voie à une configuration plus complète selon les besoins de signalisation, de commande ou d’auxiliaires de tableau.

Tenue électrique adaptée à une exploitation régulière

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Sa fréquence de fonctionnement de 50 à 60 Hz lui permet de s’intégrer dans les installations modulaires courantes. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer lors d’un défaut, ce qui contribue à la protection de l’installation en aval.

Conçu pour un usage en environnement technique de tableau

Ce modèle est donné pour une température ambiante de fonctionnement de -25 à 70 °C, avec un degré de pollution 2 et un indice de protection IP20. Ces caractéristiques le destinent à une implantation dans un coffret ou une armoire adaptée, où il joue pleinement son rôle de protection modulaire. Pour un installateur comme pour un acheteur averti, ce disjoncteur tétrapolaire DX³ C16 400 V représente un choix cohérent dès lors que l’objectif est de protéger un départ 4P avec encombrement maîtrisé et niveau de coupure élevé.
