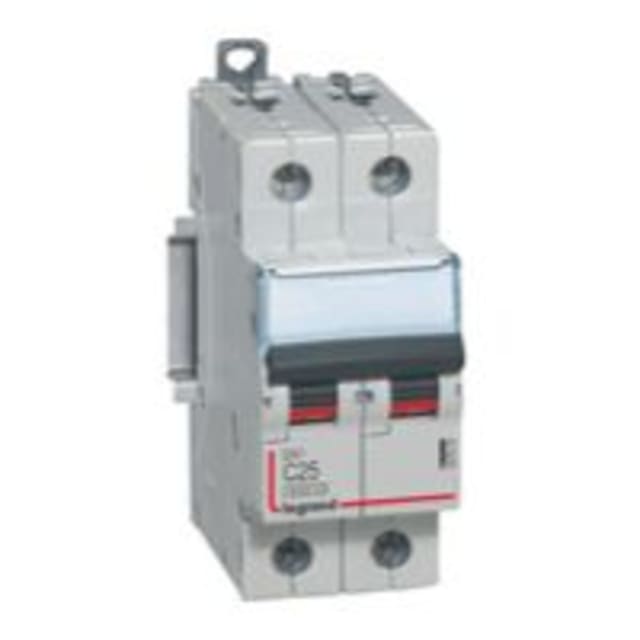

Disjoncteur bipolaire courbe C 25A 400V 2 modules 407802

Disjoncteur bipolaire courbe C 25A pour protection modulaire 400 V

Ce disjoncteur bipolaire courbe C 25A de la série DX³ est conçu pour assurer la protection magnétothermique de circuits en courant alternatif jusqu’à 400 V. Son calibre 25 A permet de protéger efficacement des départs électriques nécessitant une coupure sur deux pôles protégés, avec un encombrement réduit de 2 modules seulement. Il s’intègre naturellement dans un tableau modulaire pour les besoins de protection, de coupure et de distribution.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits présentant des pointes de courant au démarrage, comme certains équipements techniques, lignes d’alimentation ou charges usuelles en environnement résidentiel et tertiaire. Elle offre un bon équilibre entre protection contre les surcharges, protection contre les courts-circuits et continuité d’exploitation sur les circuits qui ne supportent pas les déclenchements intempestifs.

Pouvoir de coupure élevé pour une protection dimensionnée en tableau

Ce modèle affiche un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et de 6 kA à 400 V, avec un Icu atteignant 10 kA à 400 V selon IEC 60947-2. Ces caractéristiques en font un disjoncteur modulaire pertinent pour des installations où le niveau de contrainte électrique impose une protection sérieuse et correctement dimensionnée. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer en cas de défaut.

Format 2 modules pratique pour les tableaux électriques compacts

Avec une largeur de 2 unités de division et une profondeur totale de 44 mm, ce disjoncteur bipolaire facilite l’organisation du coffret tout en conservant un format compact. Il convient aux tableaux où l’optimisation de l’espace est importante, sans compromis sur la fonction de protection des deux pôles. Son indice de protection IP20 correspond à une utilisation en enveloppe ou tableau adapté.

Raccordement souple ou rigide pour une mise en œuvre polyvalente

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion apporte de la souplesse au moment du câblage, que l’installation soit réalisée avec fils rigides ou souples selon les contraintes du chantier et du tableau. L’appareil ne prévoit pas de neutre à connexion dédiée, les deux pôles étant protégés.

Compatibilité avec accessoires et besoins d’évolution du tableau

Ce disjoncteur DX³ peut recevoir des dispositifs supplémentaires, ce qui permet d’accompagner l’évolution d’un tableau électrique sans changer l’appareil principal. Cette compatibilité est intéressante pour les configurations nécessitant des fonctions complémentaires de signalisation, de commande ou d’association avec des accessoires de la gamme modulaire correspondante.

Caractéristiques électriques et environnementales adaptées à l’exploitation

Prévu pour une alimentation AC en 50 à 60 Hz, ce disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Il est conçu pour fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, avec un degré de pollution 2. Ces données en font un appareil adapté à une exploitation en tableau dans des conditions d’usage variées, avec une lecture claire pour le choix de la bonne protection modulaire bipolaire 25 A.
