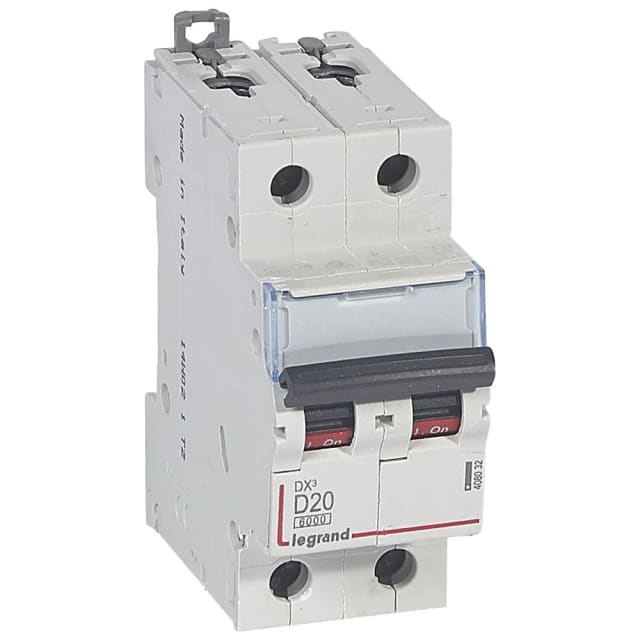

Disjoncteur bipolaire DX³ D20 400V 2 modules 408032

Disjoncteur bipolaire 20 A pour protection modulaire en 400 V

Ce disjoncteur bipolaire DX³ D20 est conçu pour assurer la protection des circuits en courant alternatif jusqu’à 400 V. Avec ses 2 pôles protégés et son calibre nominal de 20 A, il convient aux installations modulaires nécessitant une coupure simultanée des deux pôles. Son format 2 modules facilite son intégration dans un tableau électrique tout en conservant une implantation claire et rationnelle.

Courbe D adaptée aux appels de courant élevés

Sa courbe de déclenchement D le destine aux circuits présentant des pointes de courant plus marquées au démarrage. Ce profil est recherché pour certains équipements techniques ou charges spécifiques qui demandent d’éviter les déclenchements intempestifs au démarrage, tout en maintenant une protection efficace contre les surcharges et les courts-circuits. C’est donc un choix pertinent lorsque le comportement du circuit impose une réponse adaptée à des appels de courant plus importants qu’en usage standard.

Pouvoir de coupure dimensionné pour une protection performante

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 400 V, ainsi que de 10 kA selon IEC 60947-2 à 400 V. À 230 V, son Icn atteint 10 kA et son Icu 25 kA. Ces caractéristiques permettent de l’utiliser sur des installations où le niveau de contrainte électrique impose un appareil modulaire capable de gérer efficacement les défauts de forte intensité. La classe de limitation énergétique 3 constitue également un atout pour limiter les effets thermiques et dynamiques liés au court-circuit.

Format 2 modules pratique pour tableaux et coffrets

Avec une largeur de 2 modules et une profondeur utile de 44 mm, ce disjoncteur s’intègre facilement dans les tableaux de répartition modulaires. Le montage sur rail et l’encombrement maîtrisé simplifient l’organisation des protections dans les coffrets résidentiels, tertiaires ou techniques. Son indice de protection IP20 correspond à un usage dans une enveloppe adaptée, en environnement de distribution électrique.

Raccordement souple ou rigide pour une mise en œuvre polyvalente

Le raccordement accepte des conducteurs multifilaires de 1,5 à 25 mm² et des conducteurs monofilares de 1,5 à 35 mm². Cette plage de connexion offre une bonne souplesse de câblage selon la configuration du tableau et la section retenue sur le circuit protégé. L’appareil fonctionne en 50 à 60 Hz, en tension AC, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, ce qui renforce son adéquation aux environnements de distribution usuels.

Compatible avec accessoires de la gamme modulaire DX³

Ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui permet de l’intégrer dans une architecture de protection évolutive. Cette compatibilité avec les accessoires de la gamme modulaire DX³ est intéressante pour les tableaux nécessitant des fonctions complémentaires de commande, de signalisation ou d’association avec d’autres équipements. Cela facilite la cohérence de l’appareillage dans les ensembles de protection et de distribution.

Conçu pour les environnements techniques exigeants

Sa température ambiante de fonctionnement de -25 à 70 °C permet son emploi dans des conditions d’exploitation étendues. Le degré de pollution 2 correspond à une utilisation en environnement intérieur maîtrisé, typique des armoires, coffrets et tableaux électriques. Pour l’installateur comme pour l’exploitant, ce disjoncteur bipolaire DX³ 20 A représente une solution modulaire précise pour protéger un circuit 400 V avec une courbe D, un encombrement réduit et des caractéristiques de coupure adaptées aux applications techniques.
