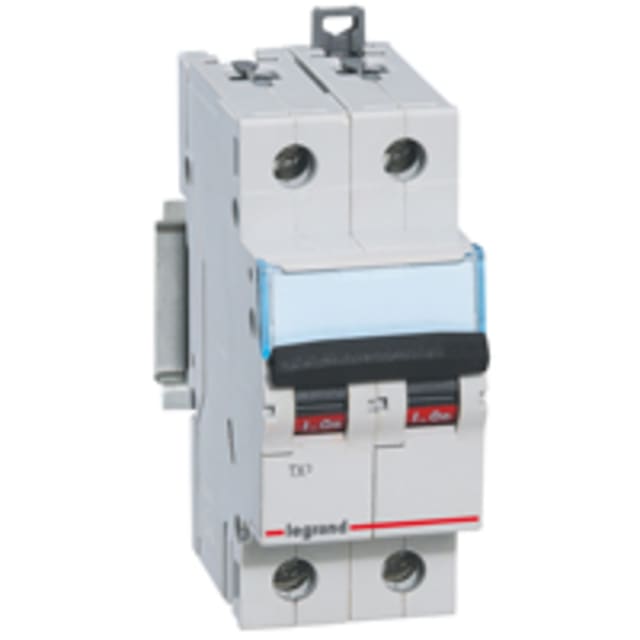

Disjoncteur bipolaire 10A courbe B pour la protection des circuits AC

Ce disjoncteur bipolaire TX³ 10A courbe B est conçu pour assurer la protection des circuits électriques en courant alternatif contre les surcharges et les courts-circuits. Son calibre 10A convient aux lignes nécessitant une protection précise, tandis que sa courbe B le rend particulièrement adaptée aux circuits avec faibles pointes de courant au démarrage, afin de favoriser un déclenchement rapide en cas de défaut.

Configuration 2 pôles protégés pour coupure simultanée

Avec ses 2 pôles protégés, ce disjoncteur modulaire assure une coupure simultanée des deux conducteurs actifs du circuit. Cette configuration bipolaire répond aux besoins des tableaux de distribution où l’on recherche une protection homogène et une isolation claire du départ concerné. L’absence de neutre dédié à raccorder confirme une conception centrée sur une protection bipolaire complète.

Pouvoir de coupure 6 kA et performances adaptées au tableau modulaire

Ce modèle dispose d’un pouvoir de coupure de 6 kA à 400 V selon EN 60898 et également de 6 kA selon IEC 60947-2, ce qui le destine à une intégration fiable dans les installations modulaires nécessitant une bonne tenue face aux défauts de court-circuit. Sa classe de limitation énergétique 3 participe à réduire l’énergie laissée passer lors du déclenchement, un point important pour mieux maîtriser les contraintes subies par le circuit protégé.

Format 2 modules pour une intégration simple dans le coffret

Grâce à sa largeur de 2 modules, ce disjoncteur bipolaire 10A s’intègre facilement dans un tableau électrique modulaire sans encombrement inutile. Sa profondeur totale de 44 mm facilite son implantation dans les coffrets et tableaux de distribution lorsque l’espace disponible doit être optimisé. Ce format standard permet une lecture claire de l’appareillage et une organisation soignée des protections.

Caractéristiques électriques pensées pour les installations courantes

Ce disjoncteur fonctionne en 230/400 V AC avec une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV apportent des caractéristiques cohérentes pour les environnements de distribution modulaire. Sa catégorie de surtension 3 et son degré de pollution 2 en font un appareil adapté à un usage dans les ensembles de protection et de répartition électrique.

Compatibilité avec dispositifs supplémentaires de la gamme TX³

Ce disjoncteur de la série TX³ peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins d’exploitation ou de signalisation. Cet avantage est particulièrement intéressant pour les professionnels et installateurs souhaitant construire un ensemble modulaire cohérent, évolutif et homogène au sein de la même gamme d’appareillage.

Un choix pertinent pour les circuits à protéger avec précision

Avec sa courbe B, son calibre 10A, sa conception bipolaire et son format 2 modules, ce disjoncteur modulaire répond bien aux besoins de protection de départs spécifiques dans les tableaux électriques. Il constitue une solution claire pour les installations recherchant un appareil compact, lisible et techniquement adapté à la protection des circuits AC, tout en restant cohérent avec l’univers modulaire TX³.
