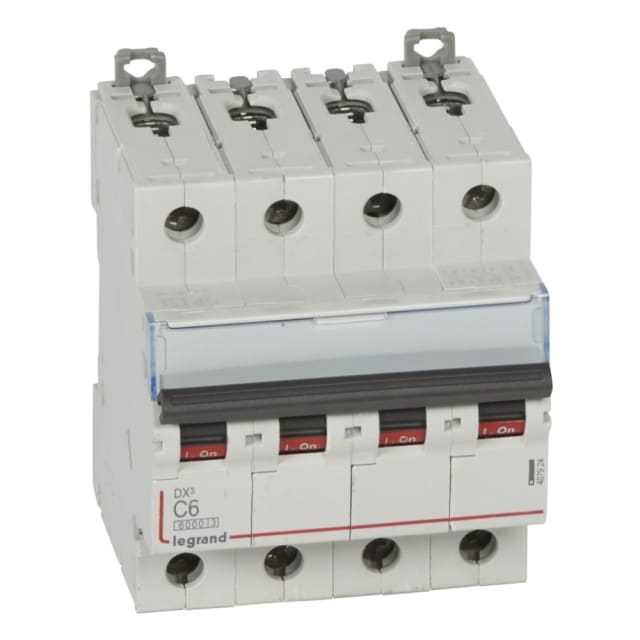

Disjoncteur tétrapolaire C6 400 V DX³ 6000 407924

Disjoncteur tétrapolaire C6 400 V DX³ 6000 pour la protection des circuits triphasés avec neutre

Ce disjoncteur modulaire tétrapolaire DX³ 6000 en calibre 6 A et courbe C est conçu pour protéger efficacement les départs triphasés 400 V avec neutre. Grâce à ses 4 pôles protégés, il assure une coupure simultanée de l’ensemble des conducteurs actifs concernés, ce qui en fait une solution adaptée aux tableaux de répartition alimentant des circuits techniques, auxiliaires ou de commande nécessitant un faible calibre et une protection homogène sur chaque pôle.

Courbe C 6 A : un choix adapté aux circuits avec appels de courant modérés

Avec son courant nominal de 6 A et sa courbe de déclenchement C, ce disjoncteur convient aux circuits qui peuvent présenter un courant d’appel modéré au démarrage, tout en conservant une bonne sélectivité d’usage dans un tableau modulaire. Il aide à protéger l’installation contre les surcharges et les courts-circuits sans surdimensionner la protection, ce qui est particulièrement pertinent pour certains départs triphasés de faible intensité, automatismes, commandes ou équipements techniques dédiés.

Pouvoir de coupure DX³ 6000 : protection modulaire pour réseaux 400 V

Ce modèle affiche un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, avec une valeur Icn de 10 kA à 230 V et un Icu pouvant atteindre 10 kA à 400 V selon IEC 60947-2. Cette configuration le rend adapté à une intégration dans des tableaux où l’on recherche un disjoncteur modulaire 4P 400 V capable de répondre aux contraintes courantes de protection en distribution électrique, tout en restant dans un format compact de 4 modules.

Format 4 modules pratique pour coffrets et tableaux de distribution

Sa largeur de 4 unités de division facilite son implantation dans les coffrets et tableaux modulaires lorsque l’espace disponible doit être géré avec précision. Sa profondeur totale de 44 mm contribue également à une intégration propre dans l’appareillage de protection et de distribution. Ce format est particulièrement apprécié pour composer des rangées lisibles, bien organisées et compatibles avec les besoins d’extension d’un tableau électrique.

Raccordement souple avec neutre connecté et sections de câble étendues

Le disjoncteur accepte le raccordement du neutre et permet de connecter aussi bien des conducteurs monofilares que multifilaires. Il prend en charge des sections de 1,5 à 35 mm² en conducteur rigide et de 1,5 à 25 mm² en conducteur souple, ce qui apporte une vraie souplesse au moment du câblage. Cette plage de raccordement permet d’adapter plus facilement le produit aux contraintes du chantier, aux habitudes de câblage du tableau et à la nature des conducteurs utilisés.

Caractéristiques électriques conçues pour une utilisation modulaire complète

Ce disjoncteur tétrapolaire fonctionne en courant alternatif 50 à 60 Hz avec une tension de dimensionnement de 400 V. Il dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV, des valeurs utiles pour les environnements de distribution modulaire où la continuité de protection et la maîtrise des contraintes électriques sont essentielles. Sa classe de limitation énergétique 3 constitue également un point important pour contenir les effets thermiques et dynamiques lors d’un défaut.

Intégration dans l’environnement DX³ avec possibilités d’équipements complémentaires

Ce modèle appartient à la gamme DX³ et peut recevoir des dispositifs supplémentaires compatibles, ce qui facilite l’adaptation du tableau selon les besoins d’exploitation ou d’auxiliarisation. Cette possibilité est intéressante lorsqu’il faut faire évoluer une protection modulaire vers des fonctions complémentaires au sein d’une architecture cohérente, notamment dans les ensembles de distribution où l’uniformité de gamme simplifie l’intégration.

Un disjoncteur 4P pensé pour les environnements techniques courants

Avec son indice de protection IP20, son degré de pollution 2 et sa plage de température de fonctionnement de -25 à 70 °C, ce disjoncteur modulaire est conçu pour une utilisation dans des environnements électriques courants, au sein d’un coffret ou d’un tableau adapté. Il répond ainsi aux attentes des installateurs recherchant un disjoncteur quadripolaire 6 A 400 V DX³ 6000 précis, compact et lisible pour la protection des départs tétrapolaires en distribution électrique.
