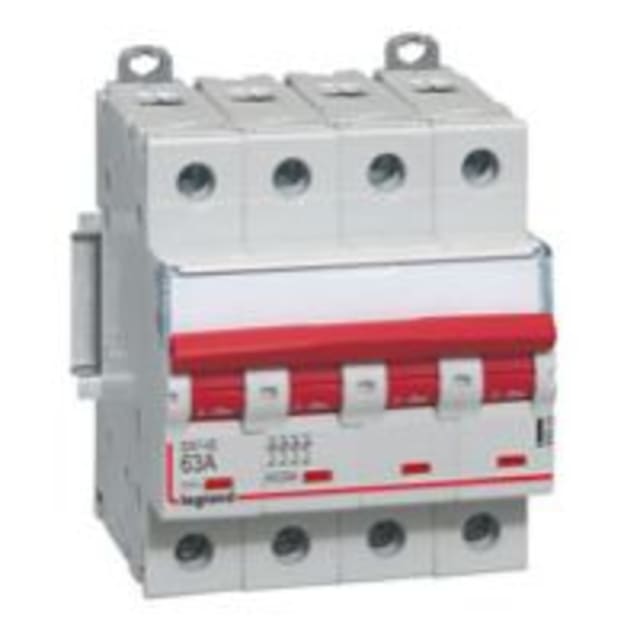

Interrupteur sectionneur modulaire 4P 63A pour coupure et sectionnement

L’interrupteur sectionneur DX³ 4P 63A 4 modules est conçu pour assurer la coupure manuelle et le sectionnement de circuits électriques en version tétrapolaire. Son format 4 modules facilite son intégration dans un tableau de distribution modulaire, tout en apportant une solution nette et lisible pour la commande générale ou l’isolement d’un départ. Cette configuration 4 pôles convient aux installations nécessitant une coupure simultanée de l’ensemble des conducteurs actifs.

Format DX³ compact pour intégration en tableau

Issu de la série DX³, cet appareil se monte en distributeur et s’intègre dans les coffrets et tableaux modulaires avec un encombrement maîtrisé. Ses dimensions compactes, avec une largeur de 70,8 mm, une hauteur de 83 mm et une profondeur de 70,2 mm, permettent de préserver de la place sur le rail tout en conservant une manipulation simple en face avant. C’est un choix pertinent pour les ensembles où la clarté de l’implantation et la continuité de gamme sont recherchées.

Pouvoir de coupure adapté aux fonctions d’isolement en 63 A

Avec un courant permanent nominal de 63 A en AC-21 à 400 V, cet interrupteur sectionneur répond aux besoins de coupure en charge pour les usages de sectionnement et de commande de circuits. Sa tension de service nominale s’étend jusqu’à 690 V, avec une tension maximale de dimensionnement en courant alternatif de 400 V. Ce positionnement en fait une solution adaptée aux architectures de distribution où l’on souhaite disposer d’un appareil dédié à l’isolement, distinct d’une fonction de protection différentielle ou magnétothermique.

Commande par manette rouge pour une lecture immédiate

L’appareil est équipé d’une manette de commande rouge, pensée pour une identification rapide en façade. Cette exécution renforce la lisibilité du point de coupure dans le tableau et convient particulièrement aux usages d’interrupteur principal ou d’interrupteur de sécurité. La manœuvre reste directe et explicite, ce qui simplifie les opérations courantes d’arrêt, d’isolement ou de remise en service dans un environnement technique.

Fonction interrupteur principal et interrupteur de sécurité

Ce modèle est prévu pour une exécution sous forme d’interrupteur principal et d’interrupteur de sécurité. Il constitue donc une réponse adaptée lorsqu’il faut mettre hors tension une partie d’installation de manière visible et volontaire, notamment avant intervention ou maintenance encadrée. Le caractère verrouillable apporte un atout supplémentaire pour sécuriser la position de l’appareil et mieux maîtriser les opérations de consignation au niveau du tableau.

Raccordement à vis et contacts auxiliaires intégrés

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour la tenue mécanique du câblage et la précision de serrage dans les tableaux électriques. L’appareil dispose également d’un contact auxiliaire à fermeture et d’un contact auxiliaire à ouverture, utile pour le report d’état, la signalisation ou l’intégration dans une logique de commande. Cette présence d’auxiliaires permet de faire évoluer plus facilement l’installation vers des besoins de supervision ou d’interverrouillage.

Protection frontale et exploitation en environnement technique

Sa protection frontale IP20 répond aux exigences habituelles d’intégration en enveloppe, pour une utilisation dans un tableau correctement configuré. Le produit n’intègre pas de commande motorisée et ne prévoit pas d’entraînement moteur en option, ce qui confirme son orientation vers une commande manuelle simple et maîtrisée. En revanche, la possibilité d’un déclencheur de tension en option permet d’envisager des montages plus spécifiques lorsque le schéma d’exploitation le demande.

Un choix cohérent pour la distribution modulaire DX³

Pour un tableau de distribution nécessitant un appareillage de sectionnement tétrapolaire 63 A au format modulaire, cet interrupteur sectionneur DX³ apporte une réponse claire, compacte et techniquement adaptée. Il convient particulièrement pour réaliser une coupure générale, isoler une ligne ou structurer une distribution avec un appareil identifiable, verrouillable et compatible avec une logique d’auxiliaires. Son positionnement dans l’univers DX³ facilite en outre l’homogénéité de l’équipement au sein d’un même tableau.
