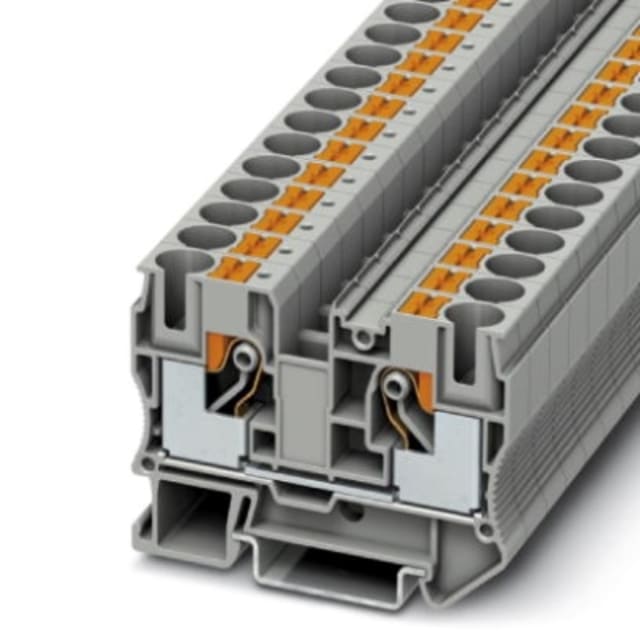

Bloc de jonction Push-in gris 0,5-16 mm² 3212120

Bloc de jonction de passage Push-in pour câblage jusqu’à 16 mm²

Ce bloc de jonction Push-in gris est conçu pour le raccordement direct de conducteurs dans les armoires, coffrets et ensembles de distribution sur rail DIN. En version borne de passage à 2 connexions et 1 potentiel, il permet d’assurer une liaison simple, nette et compacte entre conducteurs de 0,5 à 16 mm², avec une section nominale de 10 mm². Son format répond aux besoins des installateurs qui recherchent une connexion rapide et bien adaptée aux câblages de puissance et de commande.

Raccordement Push-in rapide et pratique au quotidien

Le système de raccordement Push-in facilite l’insertion directe du conducteur et accélère les opérations de câblage en atelier comme sur chantier. Cette technologie permet un raccordement sans manipulation complexe, avec un effort d’insertion réduit et une tenue mécanique adaptée aux environnements où la stabilité de connexion est essentielle. C’est une solution particulièrement intéressante pour gagner du temps lors du montage de tableaux, de coffrets industriels ou de lignes de raccordement répétitives.

Capacité électrique adaptée aux installations exigeantes

Avec une tension nominale de 1000 V et un courant nominal de 57 A, cette borne de passage couvre de nombreux usages en distribution électrique et en raccordement d’équipements. Sa plage de section de 0,5 à 16 mm² apporte une bonne polyvalence pour raccorder aussi bien des conducteurs de plus faible section que des câbles plus importants, tout en conservant une borne dimensionnée autour d’une section nominale de 10 mm². Elle convient ainsi aux montages où il faut combiner compacité, lisibilité du câblage et capacité de raccordement élevée.

Montage direct sur rail DIN dans les coffrets et armoires

Cette borne se monte sur rail DIN NS 35/7,5 et NS 35/15, ce qui facilite son intégration dans la majorité des tableaux électriques et armoires de commande. Sa profondeur de 50,5 mm sur NS 35/7,5 et de 58 mm sur NS 35/15 permet d’anticiper précisément l’encombrement dans les ensembles où l’espace doit être maîtrisé. Son coloris gris RAL 7042 s’intègre naturellement dans les repérages de bornier standards et favorise une présentation homogène des lignes de connexion.

Tenue thermique et matériau isolant pour environnements techniques

Le corps isolant en PA est associé à une tenue au feu UL 94 V0, un point important pour les applications de câblage en environnement technique. La borne est prévue pour une température de service de -60 °C à 110 °C, avec une température de stockage de -25 °C à 60 °C. Ces caractéristiques la rendent adaptée aux installations soumises à des variations thermiques marquées, que ce soit dans des armoires industrielles, des équipements techniques ou des ensembles installés dans des conditions d’exploitation soutenues.

Configuration simple à 2 connexions pour liaisons de passage claires

Avec ses 2 connexions, 1 rangée et 1 potentiel, ce bloc de jonction est pensé pour réaliser des liaisons de passage propres et faciles à organiser sur bornier. Cette configuration convient parfaitement lorsque l’objectif est de distribuer ou prolonger un conducteur de manière ordonnée, sans complexifier inutilement l’architecture de câblage. Elle répond bien aux besoins des intégrateurs, tableautiers et installateurs qui souhaitent conserver une lecture immédiate du cheminement électrique.

Un choix pertinent pour tableaux, machines et installations de raccordement

Ce bloc de jonction Push-in gris 0,5-16 mm² trouve naturellement sa place dans les tableaux électriques, armoires de commande, machines, installations techniques et ensembles de raccordement sur rail DIN. Il convient aux professionnels qui veulent une borne de passage à la fois compacte, simple à intégrer et capable de traiter des sections de conducteurs étendues. Pour la préparation de borniers structurés, il apporte une solution claire, adaptée aux montages où la rapidité de câblage et la bonne organisation des connexions sont des critères de premier plan.
