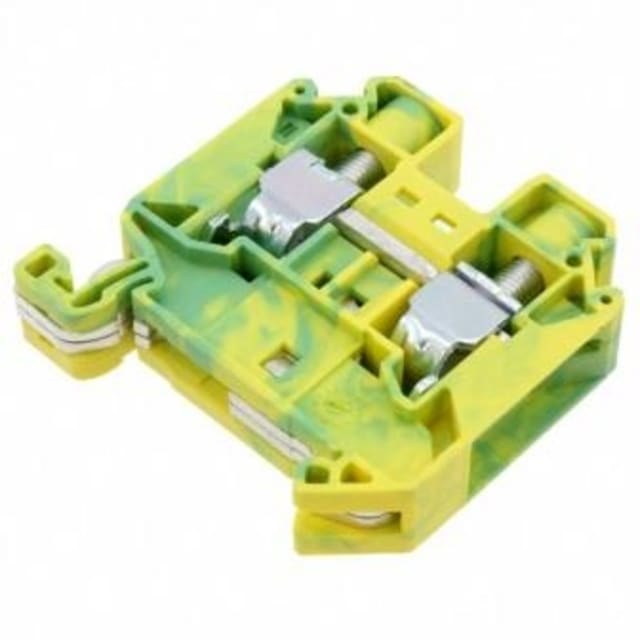

Bloc de jonction de terre à vis pour mise à la terre sur rail DIN

Ce bloc de jonction de terre est conçu pour le raccordement des conducteurs de protection dans les armoires, coffrets et ensembles de distribution. Son montage sur rail DIN 35 mm permet une intégration directe dans les rangées de bornes, avec une mise à la terre rapide par contact avec le rail. Cette conception évite les opérations de câblage supplémentaires souvent nécessaires sur des solutions plus classiques et simplifie l’organisation du câblage de protection.

Raccordement à vis adapté aux sections de 1,5 à 25 mm²

Cette borne de terre accepte des conducteurs monofilaire, multifilaire et à brins fins sur une plage de section de 1,5 à 25 mm² selon le type de conducteur. Pour les conducteurs souples avec gaine, la capacité indiquée va de 1 à 16 mm². Le raccordement à vis sur les deux points de connexion permet de traiter aussi bien des liaisons de protection courantes que des sections plus importantes dans les tableaux et installations techniques, tout en conservant une solution claire pour le repérage et le serrage.

Format compact pour montage en rangée dans les coffrets

Avec une largeur de 12,2 mm, cette borne de terre reste compacte tout en offrant une capacité de raccordement élevée. Ses dimensions de 55,5 mm en hauteur et 55,5 mm en profondeur facilitent son implantation dans les coffrets électriques lorsque l’espace sur rail doit être optimisé. Ce format en un étage avec deux points de connexion convient particulièrement aux ensembles où la densité de câblage impose une disposition nette et lisible des conducteurs de protection.

Connexion de protection directe par le rail support

Le principe de cette borne de terre repose sur un contact direct avec le rail DIN, ce qui permet d’établir la liaison au potentiel de terre sans ajout d’accessoires de câblage pour chaque borne. Cette architecture est particulièrement appréciée dans les applications de raccordement et de distribution où la continuité de terre doit être mise en place de manière simple et structurée. La couleur vert/jaune permet une identification immédiate de la fonction de protection dans le bornier.

Conçue pour les environnements techniques exigeants

La plage de température de service de -60 à 110 °C permet d’envisager l’utilisation de cette borne dans des environnements soumis à des conditions thermiques étendues. Elle convient ainsi aux installations industrielles, techniques et de commande où les composants de raccordement doivent rester adaptés à des conditions d’exploitation variées. Son corps isolant est conçu pour un usage de borne modulaire de mise à la terre en montage sur rail.

Une solution claire pour le câblage de protection en tableau

Ce bloc de jonction de terre convient aux intégrateurs, tableautiers, installateurs et mainteneurs recherchant une borne de protection dédiée pour organiser proprement les liaisons PE. Son exécution à vis reste pertinente lorsqu’un serrage mécanique franc est recherché sur des sections courantes à fortes. Dans une rangée de bornes, elle permet de séparer clairement les circuits de protection des autres fonctions de raccordement et de gagner en lisibilité lors du câblage, du contrôle et de la maintenance.

Points à prendre en compte pour l’intégration

Cette borne est prévue en un étage avec deux réglettes à bornes et nécessite une plaque de fermeture dans la configuration de montage adaptée. Elle ne remplit pas une fonction PEN, ce qui en fait une solution dédiée au conducteur de protection. Pour une intégration cohérente dans un ensemble de connexion et câblage, il est donc important de prévoir les accessoires compatibles de finition et d’organisation du bornier selon la configuration retenue.
