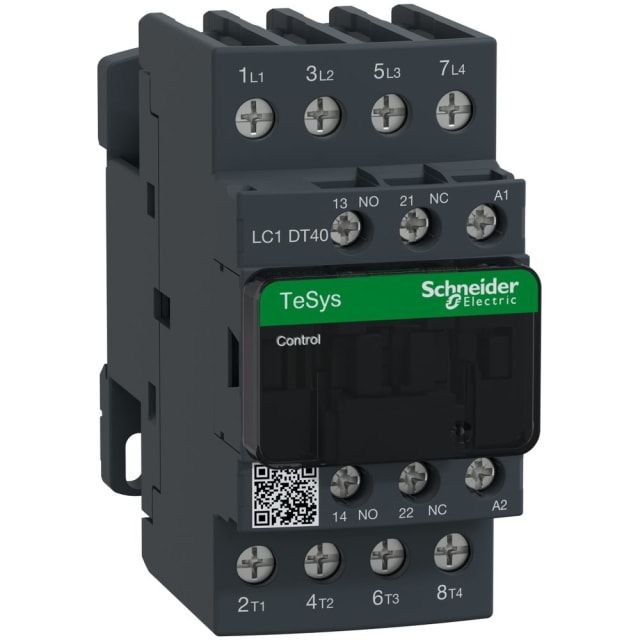

Contacteur tétrapolaire 40A 48V AC 1NO 1NC LC1DT40E7

Contacteur tétrapolaire 40A 48V AC pour commande de charges AC-1

Le contacteur tétrapolaire LC1DT40E7 de la gamme TeSys Deca est conçu pour la commutation de charges non inductives en catégorie AC-1 jusqu’à 40 A sous 440 V. Sa configuration 4 pôles à 4 contacts NO permet de piloter plusieurs circuits de puissance avec une commande centralisée, tout en conservant un format compact adapté aux intégrations en armoire et en tableau électrique.

Bobine de commande 48V AC 50/60 Hz adaptée aux circuits de pilotage

Ce modèle intègre une bobine de commande en 48 V AC 50/60 Hz, pratique pour les installations disposant déjà d’un circuit de commande basse tension en alternatif. Cette configuration facilite l’intégration dans de nombreux schémas d’automatisme, de distribution et de commande, avec un fonctionnement prévu pour des cadences pouvant atteindre 3600 cycles par heure.

Configuration 4 NO avec auxiliaires intégrés 1 NO + 1 NC

Le pouvoir de commutation principal repose sur 4 contacts de puissance normalement ouverts. Le contacteur dispose également d’auxiliaires intégrés 1 NO + 1 NC, utiles pour les fonctions de signalisation, d’auto-maintien ou de retour d’état dans un circuit de commande. Le contact NC auxiliaire est de type miroir, un point intéressant lorsque l’on recherche une information d’état cohérente dans les montages de contrôle.

Capacité de service claire pour les applications de puissance courantes

Le LC1DT40E7 est donné pour 40 A en AC-1 à 400/440 V et 25 A en AC-3 à 400 V, avec une puissance de service de 11 kW en AC-3 à 400 V. Ces valeurs permettent de bien positionner le produit dans les applications de commutation de charges générales, tout en offrant une marge de lecture utile pour les installateurs qui doivent comparer rapidement les besoins de leur départ avec les caractéristiques du contacteur.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal s’effectue par bornes à vis-étriers, une solution appréciée pour obtenir un serrage franc et un câblage propre sur les conducteurs de puissance et de commande. Ce type de connexion convient particulièrement aux armoires électriques et aux ensembles de distribution où la tenue mécanique du câblage et la lisibilité des départs sont essentielles lors du montage comme lors de la maintenance.

Format compact pour intégration en coffret et en tableau

Avec une largeur de 45 mm, une hauteur de 91 mm et une profondeur de 99 mm, ce contacteur TeSys Deca combine compacité et capacité de coupure. Son encombrement réduit aide à optimiser l’espace disponible dans les coffrets et tableaux électriques, notamment lorsque plusieurs appareils de commande doivent être regroupés sur une même platine ou dans une zone de puissance contrainte.

Une solution pertinente pour la distribution, l’automatisme et les ensembles modulaires

Ce contacteur tétrapolaire 40A 48V AC trouve naturellement sa place dans les tableaux de distribution, les armoires de commande, les équipements techniques du bâtiment et de l’industrie légère, ainsi que dans les montages nécessitant plusieurs pôles de coupure simultanés. La présence d’auxiliaires intégrés, la commande en 48 V AC et la configuration 4 NO en font un choix précis pour les professionnels qui recherchent un contacteur Schneider Electric TeSys Deca lisible, simple à intégrer et adapté aux besoins réels de commutation.
