Interrupteur-sectionneur 3P 20A 690V cadenassable VCD01

Interrupteur-sectionneur 3P 20A 690V conçu pour la coupure et l’isolement en commande moteur

Cet interrupteur-sectionneur TeSys VARIO en version 3 pôles est destiné aux fonctions de coupure, de sectionnement et d’arrêt sur des installations électriques nécessitant une commande claire et visible. Avec un calibre de 20 A et une tension assignée jusqu’à 690 V, il convient aux applications de commutation moteur et aux montages de coupure principale sur porte d’armoire ou de coffret. Sa capacité de service en AC-23 à 400 V jusqu’à 5,5 kW en fait une solution adaptée aux environnements de distribution et de commande où la maîtrise de l’alimentation doit être simple et immédiate.

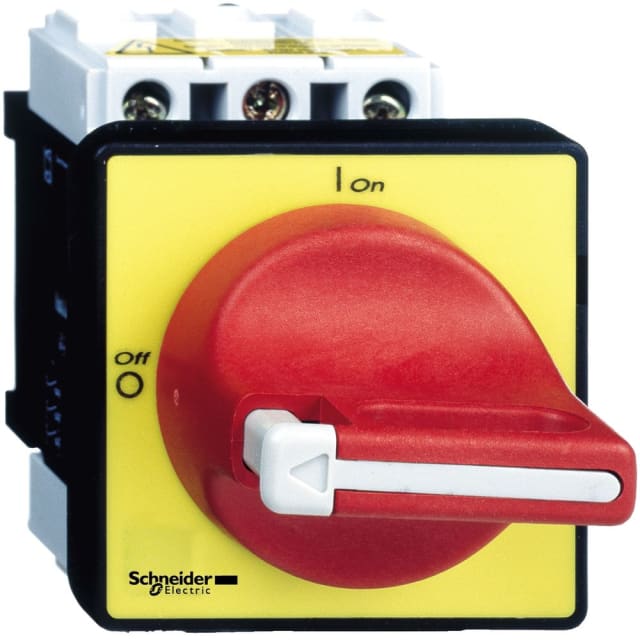

Commande rotative rouge pour fonction d’arrêt d’urgence et coupure principale

Le produit est équipé d’une manette rotative courte rouge montée sur plastron, pensée pour une identification rapide de la fonction de coupure. Cette configuration permet une utilisation comme interrupteur principal et comme dispositif d’arrêt d’urgence, avec une lecture intuitive de la position de commande. En façade, la commande centrale sur porte facilite l’intégration sur tableau tout en apportant une manipulation directe, pratique pour les opérations d’exploitation et de consignation.

Poignée cadenassable pour sécuriser les interventions

La poignée est verrouillable par cadenas, ce qui permet de condamner l’appareil en position de sécurité lors des opérations de maintenance, de mise hors tension ou d’intervention technique. Ce point est particulièrement utile dans les armoires, coffrets et ensembles de distribution où la prévention des remises sous tension involontaires est essentielle. Le caractère cadenassable renforce la maîtrise des procédures de consignation sans ajouter de complexité au montage.

Montage sur porte avec protection frontale IP65

Grâce à sa fixation frontale centrale, cet interrupteur-sectionneur est conçu pour un montage en porte avec une protection frontale IP65 après installation. Il convient ainsi aux équipements où la façade doit rester protégée contre les poussières et les projections d’eau. Ce niveau de protection en face avant permet de conserver une commande accessible tout en répondant aux contraintes courantes des coffrets et tableaux électriques installés en environnement technique.

Format compact pour intégration en coffret et tableau électrique

Avec un encombrement de 60 mm de large, 74 mm de haut et 121 mm de profondeur, ce modèle s’intègre facilement dans de nombreux ensembles de commande et de distribution. Son architecture compacte est intéressante lorsque l’espace disponible dans le coffret est limité ou lorsque plusieurs fonctions doivent cohabiter sur une même porte. Le raccordement principal à vis facilite par ailleurs le câblage avec une connexion simple à mettre en œuvre sur chantier comme en atelier.

Caractéristiques électriques adaptées aux usages de sectionnement

Ce modèle 3P dispose d’un courant permanent nominal de 20 A et d’une tenue en court-circuit conditionnelle de 10 kA. Il est également donné pour 4 kW en AC-3 à 400 V et 5,5 kW en AC-23 à 400 V, ce qui permet de le positionner avec précision sur des applications de coupure en charge et d’isolement associées à des circuits moteurs. L’appareil ne comporte pas de contacts auxiliaires intégrés, ce qui laisse le choix d’ajouter des auxiliaires compatibles uniquement si le schéma de commande l’exige.

Une solution TeSys VARIO pensée pour les équipements de commande techniques

Cette version complète associe un corps d’interrupteur et une commande de porte dédiée, pour une mise en œuvre cohérente dans les armoires de commande, tableaux électriques et ensembles de protection spécifiques. Elle convient particulièrement lorsque l’on recherche un interrupteur-sectionneur cadenassable, compact, lisible en façade et dimensionné pour des fonctions de coupure générale ou d’arrêt d’urgence sur circuits triphasés. Son positionnement en gamme TeSys VARIO en fait un choix pertinent pour les montages nécessitant une commande rotative de sectionnement claire et bien intégrée.
